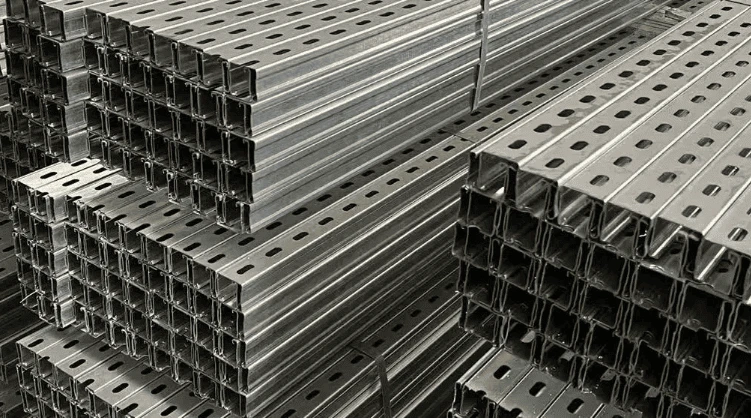

Kênh C có môi xoay hai môi mặt bích của nó lên trên, do đó lớp ốp nằm ngang với môi và vít xuống một đường thẳng hoàn hảo - để có được chỗ ngồi bảng điều khiển chân thực nhất trong thời gian cố định ngắn nhất. Chúng tôi cuộn các bộ phận này từ cuộn dây mạ kẽm cường độ cao, cắt chúng theo chiều dài khoang chính xác và đục lỗ-trước các lỗ cố định web để mọi chữ C có lưỡi đều sẵn sàng để bắt vít: không-cắt tại chỗ, không khoan sai sót, không có bộ phận thừa.
Ngoài xà gồ, chúng tôi còn hỗ trợ bạn đóng gói và dán nhãn lô - khoang{1}} từ đầu đến cuối theo trình tự lắp dựng của bạn, bố trí tải cho việc đóng gói container 20/40 và đường dây yêu cầu kỹ thuật với các kỹ sư xác nhận bố cục mặt cắt và lỗ dựa trên hóa đơn đóng khung của bạn và trả lời kèm báo giá dựa trên bản vẽ-trong vòng 24 giờ.
Ghi chú về hiệu suất kỹ thuật và thiết kế
Đầu tiên là môi. Môi thẳng đứng ở mỗi mặt bích không có tác dụng trang trí - nó làm cứng cạnh tự do chống mất ổn định cục bộ và tạo cho tấm ốp một cạnh tham chiếu thẳng để tựa vào.
Thứ hai, con đường sửa chữa. Chữ C hướng tải trọng của nó xuyên qua bản bụng vào liên kết bu lông trực tiếp trên mặt bích vì kèo hoặc cột, do đó đường tải trọng cứng nhất cũng là kiểu bu lông đơn giản nhất.
Mỗi thành viên được thiết kế như một đơn vị độc lập mang tải bảng cục bộ và chuyển nó một cách sạch sẽ, không có khớp nối. Phần này được kiểm tra theo GB 50017 / EN 1993-1-3 / AISC 360 / AS-NZS 4600 về độ uốn, độ lệch, làm tê liệt màng và vênh mép, với các lỗ màng được định vị để giữ cố định hình học đúng.
Tại sao chọn xà gồ kênh C có rãnh của chúng tôi?
Chỗ ngồi bảng điều khiển thực sự ở mỗi khoang:môi thẳng đứng tạo cho tấm ốp một cạnh thẳng để chống lại, do đó, các tấm tấm sẽ thẳng hàng trong suốt thời gian dài.
Hình học cố định đơn giản nhất:đường dẫn tải đi từ web-đến-web vào một chốt trực tiếp - ít bộ phận hơn, ít lỗ khoan hơn, đường nét nhanh hơn.
Vai trò kép của mái nhà{0}}và-tường:một phần đóng vai trò làm xà gồ và dầm, thu hẹp danh sách hàng tồn kho của bạn.
Cung cấp sẵn sàng để bắt vít:-được đục lỗ trước và các mảnh khoang được cắt-theo-chiều dài có nghĩa là đội sẽ chốt, thăng bằng và tiếp tục.

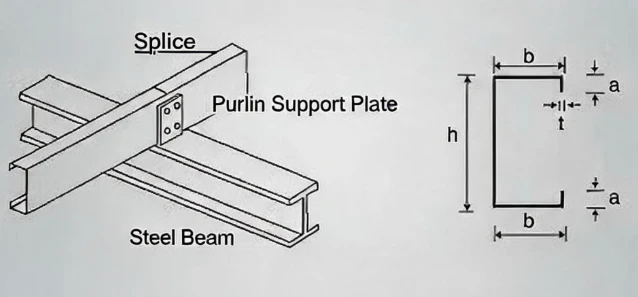

Cách hoạt động của Lipped C + Vị trí phù hợp
Chỗ ngồi có bảng điều khiển phẳng.Cuộn tấm giấy vào mép thẳng đứng và vặn - mép để làm phẳng mọi khoang.
Làm sạch sửa chữa trực tiếp.Bu lông thẳng vào mặt bích vì kèo hoặc cột; môi làm cứng cạnh và sàng lọc đường vít.
Một thành viên, hai công việc.Xà gồ mái hoặc dầm tường trên cùng một tiết diện giúp đơn giản hóa việc đặt hàng.

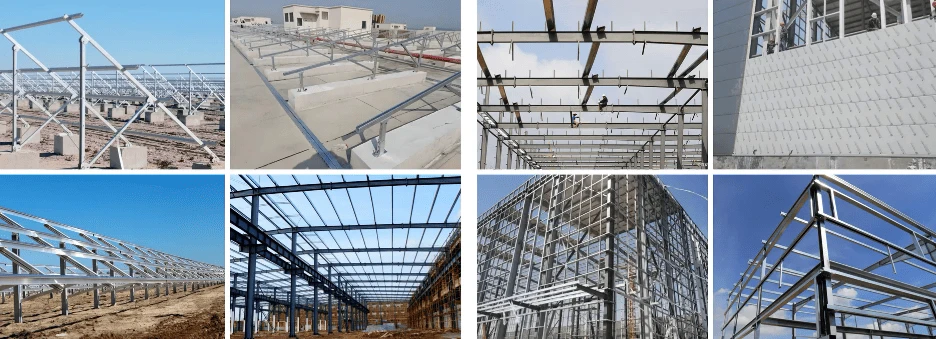

Ứng dụng
Xà gồ mái trên nhịp nhà kho tiêu chuẩn– gắn chữ C trên mặt bích vì kèo.
Dầm tường/lan can ốp– cùng chữ C mang tấm mặt tiền vuông vắn và chân thực.
Vách ngăn & khung tán nhà xưởng- Đường nét gọn gàng, nhẹ nhàng.
tiền mặt tiền– nơi cần một bộ phận thẳng đứng, nhẹ.
Vật liệu & Chống{0}}ăn mòn
| Phần | Cấp | Tiêu chuẩn | Hoàn thành |
|---|---|---|---|
| Xà gồ/giữ C có mép (hình thành nguội thứ cấp{0}}) | Cuộn dây S550GD / Q550 | GB/T 6723 ≈ EN 1993-1-3 | Z275–Z450 mạ kẽm trước{0}} |
| Mặt tiền ánh sáng C | S450GD / Q350 | GB/T 6723 | được mạ kẽm trước{0}} |
Đặc điểm kỹ thuật đầy đủ
| Mục | Chi tiết |
|---|---|

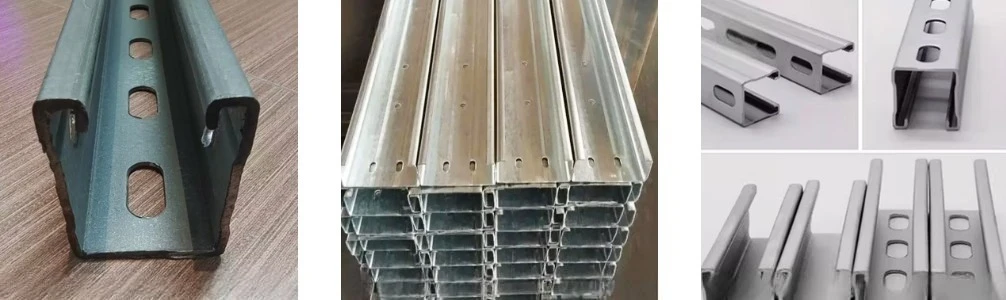

| Phần | Kênh C có môi, môi dọc ở cả hai mặt bích |
| Phạm vi | C100–C250 |
| Độ dày của tường | 1,5–3,0 mm |
| sửa chữa | Bu lông bụng, trực tiếp tới mặt bích/cột kèo |
| Chiều dài | Lên tới 5,8 m (20 GP) / 11,8 m (40 GP/HC) |
| lỗ | Đục lỗ trước-cho mỗi bố cục |
| Vật liệu | Cuộn mạ kẽm S550GD/Q550 |
| Lớp phủ | Z275–Z450, GB/T 2518 ≈ EN 10346 |
| Thiết kế | GB 50017 / EN 1993-1-3 / AISC 360 / AS-NZS 4600 |
| đóng gói | Các bó-lô trên pallet có lớp bảo vệ cạnh |
Hướng dẫn kích thước kênh môi C
| Phần | Tường (mm) | Vai trò |
|---|---|---|
| C100–C120 | 1.5–2.0 | Dầm tường, tấm lấy sáng mặt tiền |
| C140–C180 | 2.0–2.5 | Xà gồ mái trên nhịp khiêm tốn |
| C200–C250 | 2.5–3.0 | Mái nhà rộng hơn, tấm nặng hơn |
Chế tạo và chất lượng của chúng tôi

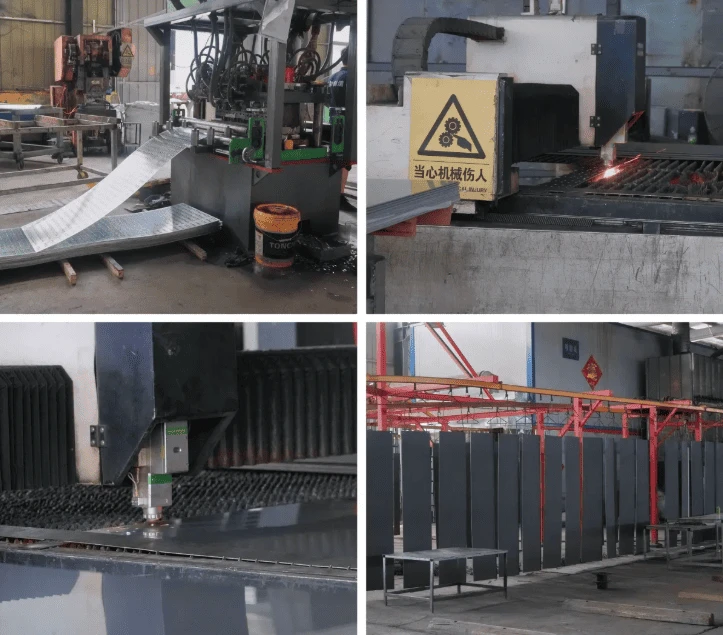

Luồng sản xuất
Kế hoạch thanh toán và cắt giảm– độ dài C của mỗi khoang và vị trí lỗ-mạng được liệt kê trong hóa đơn đóng khung.
Kiểm tra phát hành cuộn dây– cuộn dây mạ kẽm được-kiểm tra lại về mặt hóa học, hiệu suất và kẽm trước khi chạy.
Cắt theo chiều rộng (theo yêu cầu)– cuộn dây được rạch theo chiều rộng dải chính xác mà phần C quy định.
Tạo hình cuộn bằng cuộn môi– dải được tạo hình nguội, với cả hai mép mép cuộn lên ở những đường chuyền cuối cùng.
Cắt và đục lỗ{0}}trên mạng– các chiều dài được cắt và các lỗ cố định lưới được đục lỗ chính xác trên tờ giấy.
Bay{0}}gói nhiều lô– các mảnh được nhóm theo khoang,-được bảo vệ và gắn nhãn.
Kiểm soát chất lượng
| Điểm kiểm soát | Phương pháp | Tài liệu |
|---|---|---|
| Vật liệu cuộn | Thử nghiệm lại hóa học/năng suất/kẽm | Cuộn dây MTC |
| Hình học môi và web | Đối xứng môi + thước đo độ vuông góc của môi | Biên bản kiểm tra |
| Vị trí lỗ | Kiểm tra bố cục lỗ-web | Biên bản kiểm tra |
| Lớp kẽm | Độ dày lớp phủ và độ bám dính | Báo cáo lớp phủ |
Sự kiểm tra của bên thứ-thứ ba (SGS / BV / TÜV) có sẵn theo yêu cầu.
Các trường hợp xuất khẩu của chúng tôi
| Dự án | Vùng đất | Ứng dụng | thông số kỹ thuật |
|---|---|---|---|
| Có thể-kho phân phối | Thái Lan | Viền mái C + dầm tường | C160×2.0, 5.900 chiếc |
| Mặt tiền nhà kho hậu cần | Malaysia | Đường viền tường, tấm ốp tường | C140×2.0, 3.800 chiếc |
| Vỏ xưởng lạnh | Ả Rập Saudi | Vịnh xà gồ mái nâng | C180×2.5, 4.200 chiếc |
| Tán & vách ngăn | Nigeria | Mái nhẹ + vách ngăn | C120×1.8, 3.300 chiếc |

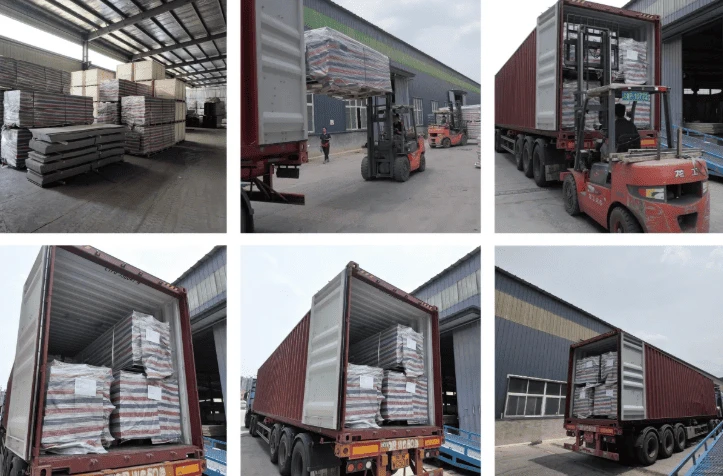

Đóng gói & Giao hàng
| Loại | Chi tiết |
|---|---|
| đóng gói | Gói-bay trên pallet, dây đai PP + miếng bảo vệ góc cạnh, VCI + bọc chống thấm, xốp giữa các lớp để che chắn môi và kẽm. |
| Vận chuyển | Thùng chứa 20”/40 GP/HC theo chiều dài; bó bó và giằng. |
| thời gian dẫn | Dự trữ 10–15 ngày; tùy chỉnh 15–25 ngày |
| Đánh dấu | Nhãn khoang thời tiết: số bộ phận, khoang, số lượng, trọng lượng tịnh, nhãn hiệu cổng. |
| Tài liệu | Cuộn MTC, phiếu đóng gói, hóa đơn, báo cáo kiểm tra/lớp phủ (theo yêu cầu), bản vẽ lắp dựng. |
Câu hỏi thường gặp:
Tại sao mặt bích có môi?
Môi thẳng đứng làm cứng cạnh tự do khỏi bị vênh và tạo cho tấm ốp một cạnh thẳng để tựa vào chỗ ngồi.
Cùng một chữ C có thể là xà gồ và dầm được không?
Có - chữ C có viền giống hệt nhau dùng làm xà gồ mái hoặc dầm tường, đơn giản hóa việc đặt hàng.
Các thành viên được cố định như thế nào?
Thông qua bản bụng, được bắt vít trực tiếp vào mặt bích vì kèo hoặc cột - một kết nối web-với-web đơn giản mà không cần nẹp hoặc hàn.
Những kích thước nào bạn cung cấp?
C100–C250 có thành 1,5–3,0 mm và dài tới 11,8 m trên 40 GP/HC.
Các lỗ đã được đục lỗ sẵn chưa?
Có - lỗ cố định web đã được-đục sẵn theo mẫu chốt của bạn; thành viên đơn giản có sẵn.
