Cột lưới thép là một bộ phận cấu trúc chịu tải thẳng đứng-bao gồm các dây chính được nối với nhau bằng các tấm ván hoặc thanh viền theo mô hình tam giác hoặc dạng lưới. Thiết kế-mở của nó tập trung thép ở chu vi nơi ứng suất cao nhất, mang lại tỷ lệ cường độ-trên-trọng lượng vượt trội - thường tiết kiệm 15%–25% thép so với cột-rắn. Chúng tôi cung cấp dịch vụ chế tạo cột lưới trực tiếp tại nhà máy cho các bản vẽ Tekla hoặc CAD của bạn, được chứng nhận theo tiêu chuẩn AWS D1.1 / EN 1090 / AISC.
Các loại cột lưới thép - Batten-Tấm và cột
Dựa trên các cấu hình giằng khác nhau, các cột lưới được chia thành hai loại chính: loại tấm ván-và loại có viền. Cả hai đều có chung nguyên tắc kỹ thuật - mở rộng khoảng cách giữa các hợp âm để tăng Mômen quán tính và giảm Tỷ lệ Thanh mảnh - nhưng khác nhau về cấu trúc và trường hợp sử dụng tối ưu.

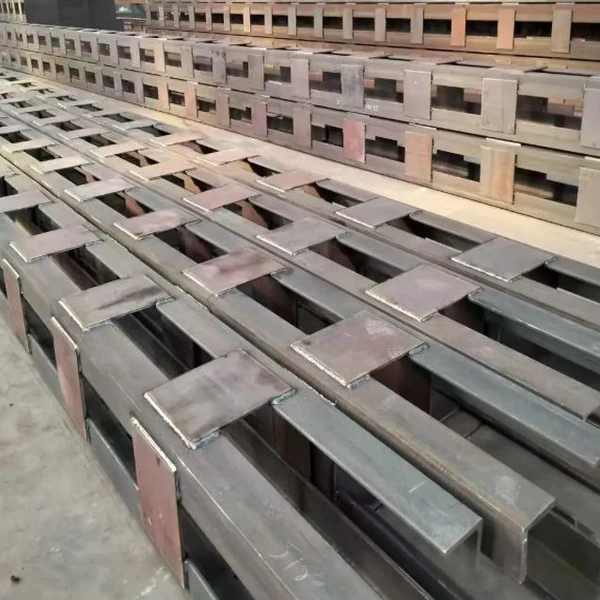

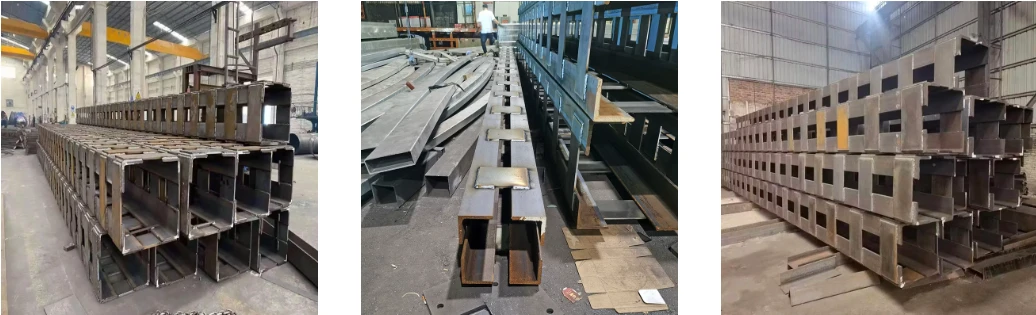

Cột lưới dạng tấm Batten-
Kết cấu:Các dây chính được nối bằng các tấm ván thép nằm ngang vuông góc với trục cột.
Ưu điểm chính:Cung cấp hành vi khung sạch sẽ, cứng nhắc. Dễ dàng chế tạo và kiểm tra hơn, khiến đây trở thành giải pháp-hiệu quả về mặt chi phí cho các cột có chiều cao-trung bình với yêu cầu tải trọng ngang thấp hơn.
Tốt nhất cho: Cột nội thất nhà xưởng, giá đỡ ống và giá đỡ thiết bị.

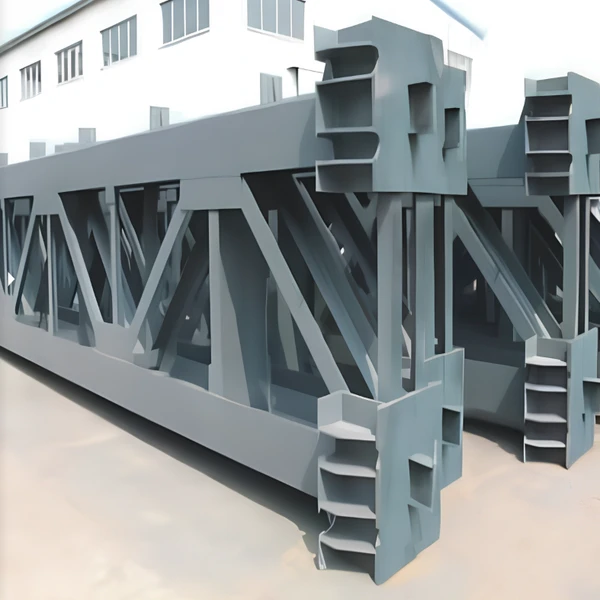

Cột lưới có viền
Kết cấu:Hệ thống giàn tam giác sử dụng thép góc hoặc ống làm thanh viền chéo.
Ưu điểm chính:Cung cấp độ cứng tổng thể vượt trội và khả năng chống xoắn. Được thiết kế để xử lý các tỷ lệ độ mảnh đáng kể và tải trọng thẳng đứng nặng mà không ảnh hưởng đến tính toàn vẹn của cấu trúc.
Tốt nhất cho:Cần cẩu công nghiệp hạng nặng-, tháp truyền tải điện áp cao-và cơ sở hạ tầng-có nhịp lớn.
Bất kể cấu hình mà dự án của bạn yêu cầu là gì-dù Batten hay Laced-, cam kết của chúng tôi về tính toàn vẹn cấu trúc và độ chính xác kỹ thuật vẫn giữ nguyên. Đối với mỗi cột lưới mà chúng tôi chế tạo, gói phân phối tiêu chuẩn của chúng tôi bao gồm: bản vẽ thi công được chứng nhận (chi tiết 3D để phê duyệt trước khi sản xuất), truy xuất nguồn gốc vật liệu đầy đủ (MTC 3.1), kiểm tra mối hàn nghiêm ngặt (100% bằng hình ảnh + báo cáo UT/MT) và lắp ráp thử các phần quan trọng.
Đặc điểm cột lưới
| Sự miêu tả | Cột lưới thép kết cấu |
| Vật liệu | Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 Lớp 50 |
| Tiêu chuẩn | ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591 |
| Gia công kim loại | Cắt CNC, Hàn hồ quang chìm tự động (SAW), Hàn được che chắn bằng CO2, Khoan, Phun cát |
| Chứng nhận | ISO 9001:2015, CE (EN 1090), Chứng chỉ thợ hàn AWS, Kiểm tra nhà máy của SGS/BV |
| Ứng dụng | Nhà xưởng công nghiệp, nhà kho, tháp truyền tải, cơ sở hạ tầng khai thác mỏ, trụ cầu |
| Gia công chính xác | Theo tiêu chuẩn ISO 13920 loại B hoặc các yêu cầu cụ thể của dự án (thường là ±2mm) |
| Xử lý bề mặt | Nóng-Mạ kẽm nhúng nóng (ISO 1461), Kẽm Epoxy-Sơn lót giàu, Lớp phủ ngoài Polyurethane,Sa 2.5 Bắn nổ |
| Chuyên chở | Vận tải đường biển (Container 40'OT/FR) hoặc Tàu chở hàng rời |
| Hỗ trợ thiết kế | Tekla Structures (Mô hình 3D), AutoCAD (Bản vẽ cửa hàng) |
| Chi tiết đóng gói | Gói tiêu chuẩn/Pallet hoặc Container/Theo thông số kỹ thuật tùy chỉnh |
| MOQ | Đơn hàng nhỏ được chấp nhận |
Làm thế nào để chọn cột lưới phù hợp cho dự án của bạn?
Việc lựa chọn kết cấu thép cột lưới tối ưu phụ thuộc vào yêu cầu về tải trọng, chiều cao và lực ngang của bạn. Hãy sử dụng hướng dẫn bên dưới hoặc liên hệ với các kỹ sư của chúng tôi để được đánh giá thiết kế miễn phí.
| Kịch bản ứng dụng | Hợp âm chính được đề xuất | Loại viền | Cân nhắc chính |
|---|---|---|---|
| Nhà máy nhẹ/ nhịp trung bình (Nhỏ hơn hoặc bằng 20m) | H200–H400 | tấm ván- | Chi phí-hiệu quả, chế tạo dễ dàng hơn |
| Nhà máy hạng nặng-có cần cẩu | H400–H600 hoặc phần hộp | Thanh giằng chéo + nút gia cố (có dây buộc) | Mệt mỏi do tải trọng động của cần cẩu |
| Tháp-cao/hỗ trợ | Cột hộp hoặc ống tròn (Φ219–Φ406) | H-phần X-web (có viền) | Chống gió và địa chấn |
| Tháp truyền tải (50m+) | Ống tròn, bố trí hình tam giác | Thanh chống nghiêng đối xứng (có dây buộc) | Kiểm soát tỷ lệ mảnh mai |
| Trụ cầu/tháp | Hộp hoặc ống tùy chỉnh | Dây buộc hình tam giác (có dây buộc) | Khả năng chịu xoắn + địa chấn |
| Giá đỡ ống/thiết bị hỗ trợ | H200–H400 hoặc góc | tấm ván- | Định tuyến tiện ích qua lõi rỗng |
Tính năng & ưu điểm của cột lưới thép
Độ ổn định kết cấu vượt trội
Bằng cách mở rộng khoảng cách giữa các dây cung, các cột mạng tăng đáng kể Mômen quán tính và Bán kính hồi chuyển, giảm Tỷ lệ thanh mảnh một cách hiệu quả và mang lại khả năng chống oằn dọc trục cao hơn nhiều so với các cột web{0}}đặc.
01
Hiệu quả vật liệu và chi phí đáng kể
Cấu hình rỗng tập trung thép ở chu vi nơi ứng suất cao nhất, loại bỏ "trọng lượng chết" của lưới trung tâm. Điều này thường dẫn đếnTiết kiệm thép 15%–25%trong các khung công nghiệp-quy mô lớn, trực tiếp giảm chi phí tổng thể của dự án.
02
Tối ưu hóa hậu cần và cài đặt nhanh hơn
Do tính chất nhẹ nhưng cứng, cột thép lưới yêu cầu cần cẩu có công suất nhỏ hơn, giảm chi phí nâng tại chỗ khoảng20%. Thiết kế mô-đun và độ chính xác cao trước khi chế tạo tại nhà máy-đảm bảo lắp ráp liền mạch tại chỗ với số lần làm lại tối thiểu.
03
Khả năng thích ứng kỹ thuật đa năng
Các cột lưới có thể được thiết kế chính xác thành nhiều dạng hình học khác nhau (hai-chân, bốn-chân hoặc hình sao-) để chịu được tải trọng gió hoặc địa chấn cụ thể. Chúng là giải pháp lý tưởng cho các công trình-cao hơn (50m+) và cơ sở hạ tầng có nhịp-lớn, nơi không thể thực hiện được các mặt cắt kiên cố.
04
Khả năng tích hợp chức năng
Khoảng trống bên trong trong khung lưới cho phép định tuyến tích hợp các tiện ích công nghiệp như đường ống, cáp điện và hệ thống thoát nước, tối ưu hóa không gian kiến trúc.
05
Cột lưới so với cột rắn-Cột web - Tại sao chọn cột lưới?
| Số liệu | Cột lưới thép | Cột phần H{0}}rắn |
|---|---|---|
| Sử dụng thép | Ít hơn 15–25% | Đường cơ sở |
| trọng lượng bản thân | Giảm đáng kể | Nặng hơn |
| Tỷ lệ mảnh mai | Thấp hơn (bán kính hồi chuyển lớn hơn) | Cao hơn |
| Chiều cao thực tế tối đa | 50m+ khả thi | Kinh tế hạn chế |
| Tải nền móng | Giảm | Cao hơn |
| Định tuyến tiện ích nội bộ | Có (lõi rỗng) | KHÔNG |
| Công suất cần cẩu cần thiết | ~20% nhỏ hơn | Cần cẩu lớn hơn |
Đối với các kết cấu nhịp cao, mảnh hoặc-lớn, nơi trọng lượng và sức cản của gió đóng vai trò quan trọng, cột thép dạng lưới là lựa chọn được thiết kế thay vì các phần đặc.
Ứng dụng của cột lưới
1.Hỗ trợ xây dựng: Được áp dụng làm cột khung và cột độc lập trong khung xây dựng để mang lại khả năng chịu tải-cao và độ ổn định về kết cấu.
2.Xây dựng cầu: Được sử dụng cho trụ và cột cầu, có khả năng chịu tải và kháng địa chấn vượt trội.
3. Kết cấu tháp: Lý tưởng cho-viễn thông cao tầng vàtháp truyền tải điệnvới sức cản gió đáng tin cậy và sự ổn định tổng thể.
4. Hỗ trợ thiết bị công nghiệp:Đóng vai trò là khung đỡ cho cần cẩu, băng tải và các máy móc công nghiệp khác, có khả năng chịu tải vượt trội và độ bền-lâu dài.
5. Giá đỡ ống
Lõi rỗng của các cột lưới cho phép định tuyến đường ống và cáp tích hợp - lý tưởng cho các nhà máy hóa chất, nhà máy lọc dầu và hành lang tiện ích nơi việc tối ưu hóa không gian là rất quan trọng.
6. Cơ sở hạ tầng khai thác và cảng
Được sử dụng trong các giá đỡ trục mỏ, kết cấu cần cẩu cảng và hệ thống xử lý vật liệu rời, nơi tải trọng động nặng và môi trường ăn mòn đòi hỏi cả sức mạnh và độ bền.
Dịch vụ chế tạo cột lưới của chúng tôi
Việc chế tạo một cột lưới thép đòi hỏi độ chính xác ở mọi giai đoạn - hình dạng phức tạp của các thanh, thanh và dây buộc đòi hỏi thiết bị tiên tiến và thợ hàn được đào tạo chuyên sâu. Quy trình chế tạo 7 bước của chúng tôi đảm bảo tính toàn vẹn về cấu trúc từ thiết kế đến giao hàng.
1. Chi tiết cửa hàng chuyên nghiệp
Chuyển đổi các thiết kế kiến trúc thành mô hình chế tạo chính xác và bản vẽ thi công bằng Tekla Structures (3D) và AutoCAD, đảm bảo độ chính xác về kết cấu 100% trước khi sản xuất.
2. Cắt CNC có độ chính xác cao-
Cắt plasma và laser CNC các tấm thép nặng và các mặt cắt phức tạp, bao gồm cả việc vát mép để chuẩn bị mối hàn có độ bền- cao.
3. Hàn kết cấu nâng cao
Hàn được chứng nhận cho hợp âm và dây buộc theo tiêu chuẩn AWS D1.1 / EN sử dụng phương pháp hàn hồ quang chìm tự động (SAW) và hàn được che chắn bằng CO2, đảm bảo độ xuyên thấu tối đa và tính toàn vẹn của khả năng chịu tải.
4. Khoan & đột CNC 3D
Khoan tự động cho các kết nối bu lông có độ bền- cao nhằm đảm bảo căn chỉnh lỗ hoàn hảo trong quá trình lắp ráp tại chỗ.
5. Làm thẳng và chỉnh sửa cơ học
Chỉnh sửa-sự biến dạng nhiệt sau khi hàn để đảm bảo độ thẳng đứng và độ thẳng nghiêm ngặt của các cột lưới dài, sau đó là giảm ứng suất nhiệt nếu cần.
6. Xử lý bề mặt công nghiệp
Đạt được độ sạch Sa 2.5 thông qua phun bi, tiếp theo là lớp phủ chống ăn mòn-hiệu suất cao-hoặc mạ kẽm nhúng nóng-theo tiêu chuẩn ISO 1461.
7. Hội dùng thử cửa hàng
Bắt buộc phải-lắp ráp trước các đoạn cột quan trọng để loại bỏ rủi ro khi lắp đặt tại chỗ và đảm bảo việc lắp ráp-thông suốt.
Tiêu chuẩn kiểm tra và đảm bảo chất lượng
Mỗi cột lưới kết cấu thép mà chúng tôi chế tạo đều trải qua một quy trình kiểm tra nhiều{0}}giai đoạn phù hợp với tiêu chuẩn quốc tế. Khả năng truy xuất nguồn gốc đầy đủ từ nhà máy đến địa điểm được đảm bảo.
| Điểm kiểm tra | Tiêu chuẩn chính | Phương pháp kiểm tra |
|---|---|---|
| Thành phần vật liệu | Q355B / ASTM A572 Gr.50 | Phân tích quang phổ + MTC 3.1 |
| Tính toàn vẹn của mối hàn | AWS D1.1 / EN 1090-2 | 100% Hình ảnh + Siêu âm (UT) / Hạt từ tính (MT) |
| Độ chính xác kích thước | ISO 13920 Loại B (±2mm) | CMM/băng + dây dọi |
| khả năng chịu tải- | Tải trọng thiết kế 1,5× | Kiểm tra tải trọng thủy lực (lên đến 500 tấn) |
| Chuẩn bị bề mặt | Sa 2.5 | Máy đo hồ sơ + kiểm tra độ sạch |
| Độ dày mạ kẽm | ISO 1461 | Máy đo độ dày từ tính |
Tất cả các lô hàng bao gồm: Chứng chỉ kiểm tra nhà máy MTC 3.1, hồ sơ chứng nhận thợ hàn (AWS), báo cáo kiểm tra UT/MT và bảng kiểm tra kích thước.
Ai sử dụng cột lưới thép của chúng tôi?
Là nhà sản xuất và cung cấp cột lưới trực tiếp, chúng tôi phục vụ khách hàng trong chuỗi cung ứng cơ sở hạ tầng và xây dựng toàn cầu:
Nhà thầu cơ khí & nhà thầu phụ thép- chế tạo chìa khóa trao tay cho mỗi bản vẽ dự án, với khả năng truy xuất nguồn gốc MTC đầy đủ.
Chủ đầu tư nhà máy công nghiệpGiải pháp thép được tối ưu hóa - chi phí{1}}với mức tiết kiệm nguyên liệu từ 15–25%.
Viện thiết kế- hỗ trợ lập mô hình 3D cộng tác (Tekla) và tối ưu hóa cấu trúc.
Chủ dự án chính phủ- Tuân thủ được chứng nhận CE/EN 1090 & AWS dành cho cơ sở hạ tầng công cộng.
Công ty thương mại & nhà phân phối- MOQ linh hoạt, bao bì OEM và giá xuất xưởng cạnh tranh.
Nhà phát triển cầu và cơ sở hạ tầng- chuyên môn về chế tạo nhịp-lớn và tải trọng-nặng.
Đóng gói, giao hàng và hậu cần cột lưới
Đối với các dự án liên quan đến việc lắp đặt cột khung thép, vấn đề hậu cần là rất quan trọng. Ở đây, cột lưới nổi trội hơn: thiết kế web-mở của chúng giảm trọng lượng từ 25–35% so với cột đặc, giúp vận chuyển và xử lý tại-tại chỗ dễ dàng hơn. Các phần mô-đun có thể được-lắp ráp trước tại địa điểm-và gắn chặt với nhau một cách nhanh chóng, đồng thời cấu hình mảnh mai của chúng phù hợp với các công-ten-nơ tiêu chuẩn 40' hiệu quả hơn, giảm chi phí vận chuyển từ 15–20% so với các phần cứng cồng kềnh hơn.
1. Gói khung thép
Các cột được cố định trên các giá đỡ bằng thép tùy chỉnh để ngăn ngừa sự uốn cong và biến dạng của kết cấu trong quá trình vận chuyển.
2. Bảo vệ nút và mặt bích
Tất cả các mặt bích kết nối và lỗ bu lông đều được che chắn bằng ván ép hoặc nắp cao su để tránh rỉ sét và hư hỏng do va đập.
3. Bảo quản lớp sơn hoàn thiện
Các cạnh được bọc bằng bọt EPE hoặc đệm chống{0}}ma sát để tránh trầy xước và duy trì tính toàn vẹn của lớp phủ.
Các lựa chọn vận chuyển: Vận tải đường biển (container 40' OT/FR) hoặc tàu chở hàng rời. Đóng gói theo thông số kỹ thuật tùy chỉnh.
Thời gian sản xuất và tiến độ giao hàng
Thời gian sản xuất tiêu chuẩn cho cột lưới thép là 25–45 ngày, tùy thuộc vào quy mô dự án, độ phức tạp và số lượng. Dưới đây là bảng phân tích thời gian sản xuất điển hình:
| Sân khấu | Dự án tiêu chuẩn | Quy mô{0}}lớn / Phức tạp |
|---|---|---|
| 1. Thiết kế và chi tiết cửa hàng (Tekla/CAD) | 3–5 ngày | 7–10 ngày |
| 2. Mua sắm vật liệu (thép tấm, thép hình) | 5–7 ngày | 10–14 ngày |
| 3. Gia Công Cắt Hàn CNC | 8–12 ngày | 12–18 ngày |
| 4. Xử lý bề mặt (nổ mìn + mạ kẽm/sơn phủ) | 3–5 ngày | 5–7 ngày |
| 5. Lắp ráp thử nghiệm & Kiểm tra QC | 2–3 ngày | 3–5 ngày |
| 6. Đóng gói & xếp hàng vào container | 1–2 ngày | 2–3 ngày |
| Tổng thời gian sản xuất | 25–30 ngày | 35–45 ngày |
| Vận tải đường biển (đến các cảng đích chính) | 15–30 ngày (thay đổi tùy theo lộ trình) | |
Cần quay vòng nhanh hơn? Có thể sản xuất gấp (15–20 ngày) cho các dự án khẩn cấp có sẵn-bản vẽ đã được phê duyệt.Liên hệ với chúng tôivới các chi tiết dự án của bạn để có lịch giao hàng chính xác.
Câu hỏi thường gặp:
Cột lưới thép là gì và khi nào nên sử dụng cột này?
Cột lưới thép là một bộ phận chịu lực dọc-có thiết kế dạng web-mở gồm các hợp âm và thanh viền. Sử dụng nó cho các công trình cao (50m+), tòa nhà-có nhịp lớn, giá đỡ cần cẩu hạng nặng và tháp truyền tải trong đó tỷ lệ cường độ-trên-trọng lượng cao và sức cản của gió là rất quan trọng. Nó thường tiết kiệm 15–25% thép so với cột tiết diện H{11}}đặc.
Tấm batten-và cột lưới có viền - tôi cần loại nào?
Chọn loại tấm ván-cho cột có chiều cao-trung bình, giá đỡ ống và giá đỡ thiết bị - việc chế tạo này dễ dàng hơn và tiết kiệm chi phí-hơn. Chọn loại có dây buộc cho cần cẩu-hạng nặng, tháp truyền tải và kết cấu nhịp-lớn đòi hỏi khả năng chống xoắn vượt trội và khả năng có tỷ lệ độ mảnh cao.
Bạn có thể chế tạo các cột lưới theo bản vẽ của tôi không?
Đúng. Chúng tôi cung cấp chế tạo cột lưới tùy chỉnh đầy đủ dựa trên Tekla Structures hoặc bản vẽ cửa hàng AutoCAD của bạn. Chúng tôi cũng cung cấp hỗ trợ mô hình hóa 3D và tối ưu hóa cấu trúc. Bản vẽ cửa hàng được chứng nhận sẽ được gửi để bạn phê duyệt trước khi sản xuất.
Bạn tuân thủ những loại thép và tiêu chuẩn nào?
Chúng tôi chế tạo theo Q235B/Q355B, S235JR/S355JR, ASTM A36/A572 Gr.50. Các tiêu chuẩn tuân thủ bao gồm ASTM, AISC, EN 1090-2 (CE), AS/NZS 1554 và GB/T 1591. Mỗi lô hàng bao gồm chứng chỉ kiểm tra nhà máy MTC 3.1.
Làm thế nào để bạn đảm bảo chất lượng hàn?
Tất cả công việc hàn được thực hiện bởi các thợ hàn có trình độ AWS D1.1 / EN bằng cách sử dụng phương pháp hàn hồ quang chìm tự động (SAW) và hàn được che chắn bằng CO2. 100%, kiểm tra trực quan cùng với các báo cáo kiểm tra siêu âm (UT) và kiểm tra hạt từ tính (MT) được cung cấp theo tiêu chuẩn quốc tế.
Những lựa chọn xử lý bề mặt nào có sẵn cho môi trường ăn mòn?
Đối với môi trường ngoài trời, ven biển hoặc công nghiệp, chúng tôi cung cấp hệ thống mạ kẽm nhúng nóng-(ISO 1461), sơn lót giàu epoxy-kẽm + hệ thống sơn phủ polyurethane hoặc kết hợp. Tất cả các bề mặt được chuẩn bị đạt Sa 2.5 thông qua phun bi. Hệ thống sơn tùy chỉnh có sẵn cho các ứng dụng hàng hải và khai thác mỏ.
Cột thép lưới của bạn có thể đáp ứng các yêu cầu về gió và địa chấn không?
Đúng. Chúng tôi thiết kế các cột thép dạng lưới để chịu được-tải trọng gió và địa chấn cụ thể của dự án theo mã thiết kế địa phương. Thiết kế giằng hình tam giác vốn đã cung cấp khả năng chống chịu ngang và độ cứng xoắn tuyệt vời cho các kết cấu tháp và nhà-cao tầng.
