Tìm hiểu Quy tắc 10/13 đối với Bộ trao đổi nhiệt dạng ống và vỏ: Hướng dẫn dành cho kỹ sư mới

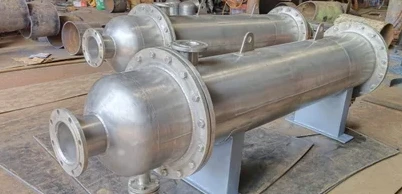

Quy tắc 13/10 cung cấp hướng dẫn xác định áp lực thiết kế trongbộ trao đổi nhiệt vỏ và ống.
Nói một cách đơn giản, nó đảm bảo rằng áp suất thiết kế của phía có áp suất thấp hơn (dù là ở phần vỏ hay phía ống) được đặt ít nhất bằng 10/13 áp suất thiết kế của phía có áp suất cao hơn.
Tại sao Quy tắc 13/10 lại quan trọng?
Quy tắc này đóng một vai trò quan trọng trong việc đảm bảo sự an toàn và hiệu quả của bộ trao đổi nhiệt. Bằng cách tuân thủ nguyên tắc này, chúng tôi giảm thiểu nguy cơ hư hỏng cơ học, đặc biệt là trong các sự kiện bất ngờ như vỡ ống.
Ví dụ: Xem xét dữ liệu thiết kế cho bộ trao đổi nhiệt vỏ và ống trong đó áp suất thiết kế phía vỏ là 34 barg và áp suất thiết kế phía ống là 43 barg. Nếu xảy ra vỡ ống, vỏ sẽ chịu áp suất 43 barg.
Vỏ có thể chịu được áp lực không? Vâng, nó có thể. Vỏ đã được thử nghiệm hydro ở mức 1,3 × 34 xà=44.2 xà. Do đó, áp suất thiết kế vỏ phải bằng 10/13 Áp suất làm việc tối đa cho phép (MAWP) của thành ống.
Trong trường hợp này, 10/13 × 43.7=33.6 barg (làm tròn lên 34).
Dưới đây là một số điểm chính liên quan đến ASME VIII Div 1
Thử nghiệm thủy tĩnh: Sau khi chế tạo bình áp lực hoặc bộ trao đổi nhiệt, thử nghiệm thủy tĩnh được thực hiện. Thử nghiệm này đánh giá tính toàn vẹn của thiết bị bằng cách đổ đầy nước vào thiết bị và tạo áp lực.
Áp suất thử nghiệm: ASME VIII Div 1 quy định rằng áp suất thử nghiệm phải gấp ít nhất 1,3 lần MAWP.
Phần kết luận:Giá trị 10/13 đảm bảo rằng ngay cả khi áp suất ở phía dưới tăng lên để phù hợp với phía cao hơn, nó sẽ không vượt quá giới hạn áp suất thử nghiệm.
Một cách khác để đảm bảo an toàn cho hệ thống có thể thực hiện là lắp đặt hệ thống van giảm áp ở phía áp suất thấp hơn.
Nếu bạn cần một bộ trao đổi nhiệt tùy chỉnh cho các điều kiện làm việc đặc biệt (ví dụ: cấu trúc áp suất cực cao, vật liệu hợp kim titan, thiết kế nhiều kênh dòng chảy), bạn có thể gửi yêu cầu hoặc liên hệ với chúng tôi bất cứ lúc nào. Sau khi- trao đổi chuyên sâu, chúng tôi sẽ cung cấp thông số kỹ thuật và kế hoạch kỹ thuật cụ thể cho bạn.
E-mail:global@gneesteels.com
Câu hỏi thường gặp
Câu hỏi: Quy tắc 10 13 dành cho bộ trao đổi nhiệt dạng vỏ và ống là gì?
Đáp: Nói một cách đơn giản, nó đảm bảo rằng áp suất thiết kế của phía có áp suất thấp hơn (dù là ở phần vỏ hay phía ống) được đặt ít nhất bằng 10/13 áp suất thiết kế của phía có áp suất cao hơn.
Hỏi: Ưu điểm của bộ trao đổi nhiệt vỏ và ống là gì?
Đáp: Chúng cũng có những ưu điểm bảo trì đáng chú ý: Bộ trao đổi nhiệt dạng vỏ và ống có cấu trúc giúp đơn giản hóa việc bảo trì, tăng độ an toàn và vận hành tổng thể mà không gặp sự cố-. Thiết kế của bộ trao đổi nhiệt vỏ và ống cho phép nhanh chóng xác định và bảo vệ các rò rỉ khỏi phần còn lại của thiết bị.
Hỏi: Bộ trao đổi nhiệt là gì và chức năng của nó?
Trả lời: Bộ trao đổi nhiệt là một hệ thống được sử dụng để truyền nhiệt giữa nguồn và chất lỏng làm việc. Bộ trao đổi nhiệt được sử dụng trong cả quá trình làm mát và sưởi ấm. Các chất lỏng có thể được ngăn cách bằng một bức tường vững chắc để tránh trộn lẫn hoặc chúng có thể tiếp xúc trực tiếp.
Hỏi: Ba loại bộ trao đổi nhiệt là gì?
Đáp: Việc phân loại dựa trên cấu trúc{0}}phân loại các bộ trao đổi nhiệt dựa trên cấu trúc và thiết kế vật lý của chúng. Nó bao gồm các loại như bộ trao đổi nhiệt vỏ và ống, tấm và ống có vây, mỗi loại có đặc điểm và ưu điểm riêng biệt trong các ứng dụng truyền nhiệt.
Q: Bạn sử dụng bộ trao đổi nhiệt ở đâu?
Trả lời: Bộ trao đổi nhiệt được sử dụng trong nhiều ứng dụng bao gồm điều hòa không khí, nhà máy hóa chất, nhà máy hóa dầu, nhà máy lọc dầu, nhà máy điện, xử lý khí tự nhiên, làm lạnh, xử lý nước thải và sưởi ấm không gian.
