Cột thép chống gió-(hoặc cột gió) là các bộ phận chịu lực thẳng đứng-được thiết kế có mục đích-được lắp đặt ở các bức tường cuối hoặc tường đầu hồi của các tòa nhà công nghiệp và nhà kho lớn. Chức năng chính của chúng là hấp thụ lực đẩy được tạo ra bởi áp lực gió ngang lên mặt tiền tòa nhà và truyền các lực này đến móng và mái một cách an toàn.
Định nghĩa về cột chống gió{0}}thép
Cột thép-chống gió (còn được gọi là cột thép chống gió) là các bộ phận kết cấu thẳng đứng chuyên dụng được thiết kế để chống và truyền tải trọng gió ngang trong các tòa nhà thép tiền chế. Chúng được sử dụng rộng rãi trong các xưởng kết cấu thép, nhà kho và các tòa nhà công nghiệp khung cổng.

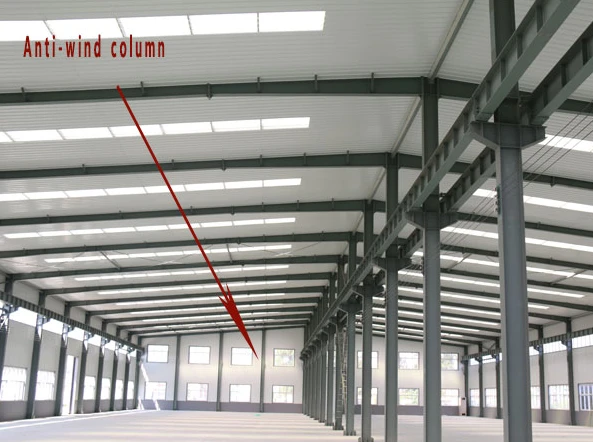

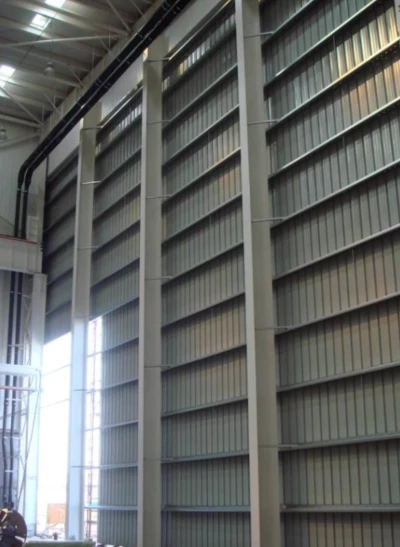

Không giống như các cột khung chịu lực chính, cột thép chịu gió-chủ yếu được lắp đặt ở đầu hồi của các tòa nhà kết cấu thép. Đặc tính cơ học cốt lõi của chúng được xác định rõ ràng:chúng không mang trọng lực thẳng đứng từ mái nhà hoặc sàn nhà. Thiết kế kết cấu chỉ hướng vào lực gió ngang, nhằm giảm độ trôi ngang của tường và ổn định toàn bộ hệ thống tường đầu hồi.
Đường truyền tải trọng trong các cột-chống gió:trong các khung cổng, tải trọng gió tác động lên phần dưới của cột chống gió-được truyền qua chân cột tới móng. Tải trọng tác dụng lên phần trên được truyền tới khung cứng, sau đó được truyền qua các thanh giằng và giằng ngang tới đỉnh cột khung và cuối cùng được truyền xuống móng thông qua giằng cột hoặc các bộ phận truyền tải khác.
Là thành phần phụ trợ cốt lõi của hệ thống khung cổng thép-két nhẹ, cột-chống gió là tính năng tiêu chuẩn của kết cấu thép tiền chế-có nhịp dài,Giải quyết hiệu quả vấn đề mất ổn định cấu trúckhi xây tường đầu hồi dưới áp lực gió mạnh.
Các thành phần hệ thống hoàn chỉnh của cột gió kết cấu thép
Cột gió kết cấu thép không phải là một bộ phận thép đơn lẻ mà là một hệ thống kết cấu chịu gió-được phối hợp hoàn chỉnh. Các thành phần cấu thành của nó như sau:
Thành phần kết cấu chính

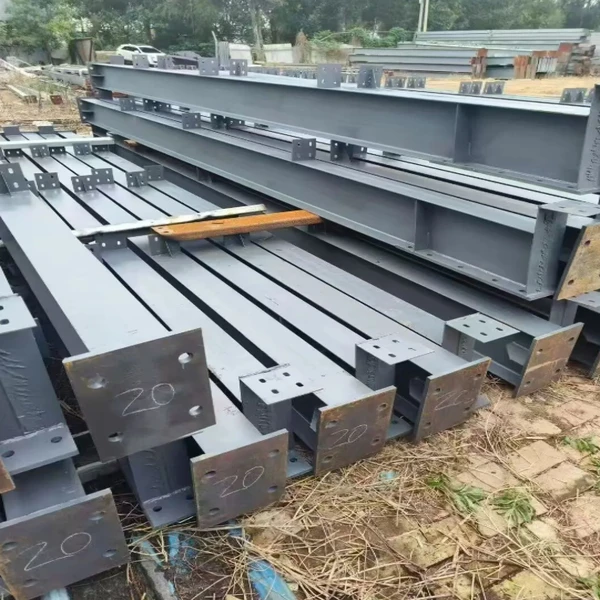

Hồ sơ cột gió:thường là tiết diện H{0}}, tiết diện I-hoặc tiết diện kết cấu rỗng (HSS), được định kích thước để chống uốn và biến dạng ngang.
Tấm đế:một tấm thép dày được hàn vào đáy trục cột để phân phối tải trọng.
Bu lông neo:các bu lông thép chịu lực-được gắn vào bệ bê tông để chống lại-lực nâng của gió mạnh và lực cắt trượt.
Kết nối trên (bản lề/khớp trượt):một kết nối kiểu rãnh hoặc ổ cắm-nối đỉnh cột gió với giàn mái, nhờ đó cho phép mái nhà chịu sự dịch chuyển theo phương thẳng đứng mà không truyền trọng lực sang cột gió.
Khung và kết nối phụ
Dầm tường (xà gồ C hoặc Z):các thanh ngang trải dài giữa các cột gió để đỡ các tấm tường bên ngoài.
Thanh võng/ thanh buộc:ổn định xà gồ và chống oằn xoắn dưới áp lực gió.
Kết nối bu lông/mối hàn:bu lông có độ bền-cao và các mối hàn kết cấu giúp cố định các bộ phận thành một khung thống nhất.
Chức năng cốt lõi của-cột chống gió bằng thép
1. Chống lại tải trọng gió
Là một phần của cấu trúc tòa nhà, các cột-chống gió được thiết kế đểchịu được tải trọng-do gió gây ra, ngăn ngừa các vấn đề về an toàn như nghiêng, đổ do lực gió tác động lên công trình.
2. Phân bố lực gió
Đỉnh cột được chốt-kết nối với dầm mái (hoặc giàn mái) thông qua một tấm lò xo hoặc tấm cuối, với một lỗ xẻ rãnh thường lớn hơn 20 mm so với đường kính bu lông được cung cấp tại điểm nối. Chi tiết này chuyển một phần lực gió hướng lên trên hệ giằng ngang của mái đồng thời cho phép khung cứng chínhtrải qua độ lệch dọc 20–40 mmmà không tạo tải trọng lên cột chống{0}}kháng. Chân cột được neo vào móng, truyền lực gió còn lại trực tiếp xuống đất.
Điều này tạo thành một đường dẫn tải hoàn chỉnh của "wtoàn bộ dầm → cột chống gió-→ mái/móng." Sự sắp xếp này phân phối lực gió một cách hiệu quả, giảm gánh nặng tải trọng lên các phần khác của tòa nhà và tăng cường sức cản gió tổng thể của cấu trúc.
3.Bảo trì hệ thống ốp tường
Trong điều kiện gió Beaufort Force 10 tương đương, biến dạng của tường đầu hồi không có cột chống-có thể vượt quá giới hạn-được quy định trong mã hơn năm lần. Khi lắp đặt các cột chống{4}}có mặt cắt ngang-thích hợp, biến dạng có thể giảm xuống chỉ còn 3 mm - thấp hơn nhiều so với mã-giới hạn cho phép là 15 mm. Cái nàygiảm thiểu hiệu quả biến dạng, rung động và nứt do gió-gây ra cho các tấm tường, xà gồ tường và tấm ốp tường bên ngoài, do đó ngăn ngừa hư hại thứ cấp cho lớp vỏ tòa nhà khi có gió mạnh.
4. Tăng cường sự ổn định cấu trúc tổng thể
Bằng cách hạn chế chuyển vị ngang ở đầu hồi (thường kiểm soát góc lệch trong khoảng 1/150), các cột-chống gió không chỉ tăng cường độ cứng của tường-đầu hồi mà còn hoạt động như một phần của hệ thống giằng dọc, giúploại bỏ cảm giác lắc lư cấu trúc và nguy cơ mất ổn định tổng thể trong điều kiện gió phức tạp.
🛠️ Chúng tôi tuân thủ nghiêm ngặt AISC/Eurocode đối với-tính toán tải trọng- gióLiên hệ với chúng tôingay bây giờ để có giải pháp chống gió-tùy chỉnh, tuân thủ đầy đủ!
Các ứng dụng phổ biến của cột cản gió

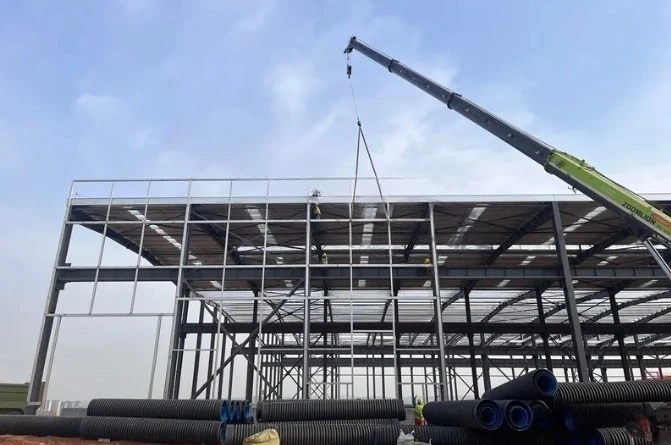

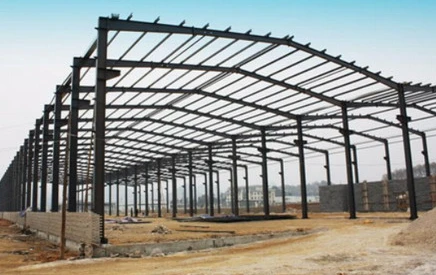

Nhà máy, nhà xưởng công nghiệp:đặc biệt là đèn khung cổng-đo các tòa nhà bằng thép có chiều cao đáng kể và nhịp lớn thông thoáng.
Kho bãi và trung tâm hậu cần lớn:tòa nhà có quy hoạch mở-có không gian bên trong rộng rãi, không có tường ngăn ngang bên trong.
Phòng thể thao và phòng triển lãm:các công trình công cộng có mái cao và sử dụng rộng rãi các bức tường kính hoặc các tấm tường nhẹ ở đầu hồi.
Điểm khác biệt chính: Cột gió thép so với cột khung thép chính
Trong các tình huống mua sắm và kỹ thuật kết cấu thép ở nước ngoài, việc nhầm lẫn cột gió thép với cột khung chính là một trong những lỗi thiết kế phổ biến nhất. Hai loại cột thép có những khác biệt cơ bản về khả năng chịu lực, lắp đặt, thiết kế và chức năng.
| Kích thước | Cột khung thép chính | Cột gió thép |
|---|---|---|
| Cơ học | Thành viên P-M (Thành viên trục và linh hoạt kết hợp):đồng thời chịu được tải trọng trọng trường thẳng đứng đáng kể (mái nhà, thiết bị, tuyết) cùng với lực ngang. | Thành viên linh hoạt:chỉ chịu được lực gió ngang và không tham gia phân bổ tải trọng trọng lực theo phương thẳng đứng. |
| Vị trí | Nằm trong các vịnh dọc của tòa nhà, đỡ dầm nhịp chính. | Iđược lắp đặt độc lập tại các bức tường đầu hồi của tòa nhà(tường cuối). |
| Sự liên quan | Đầu cột thường sử dụngkết nối cứng nhắchoặckết nối gia cố bằng tấm lót-. | Đầu cột sử dụng kết nối điều chỉnh độ dịch chuyển-(lỗ rãnh / tấm lò xo), trong khi chân cột nói chung làghim-được kết nối. |
| Thiết kế | Kích thước mặt cắt-lớn, kiểm soát tỷ lệ độ mảnh nghiêm ngặt vàdự trữ cường độ cao. | Mặt cắt-nhỏ hơn, được tối ưu hóa cho độ nhạy-tải gió, theo đuổi mục tiêu đặc biệttỷ lệ độ cứng cao-trên-trọng lượng. |
Các kiểu thiết kế kết cấu cột gió đầu hồi
Hệ kết cấu cột chống gió đầu hồi{0}}được phân loại chủ yếu theo kiểu liên kết giữa chân cột với móng và ở đỉnh cột với hệ mái (kèo mái/dầm mái). Ba hệ thống cấu trúc chủ đạo thường được áp dụng trong ngành như sau:
Loại dầm đúc hẫng
Đặc điểm xây dựng:chân cột làkết nối cứng nhắcvới móng, còn đỉnh cột được liên kết với giàn mái thông qua tấm lò xo (hoặc tấm nối mềm).
Đặc tính cơ học:Bản thân cột gió có chức năng như một dầm đúc hẫng lớn thẳng đứng,độc lập chống lại mọi tải trọng gió ngangtruyền từ tường và truyền trực tiếp xuống móng.
Các tình huống áp dụng:các tòa nhà công nghiệp có-mái nặng hoặc-có nhịp dài truyền thống.
Loại chùm tia được hỗ trợ đơn giản
Đặc điểm xây dựng:chân cột làghim-được kết nốivới móng, trong khi đỉnh cột được kết nối với hệ thống mái thông qua tấm kết nối có lỗ-có rãnh hoặc tấm lò xo.
Đặc tính cơ học:Cột gió không chia sẻ lực thẳng đứng vàchỉ chịu được trọng lượng bản thân và tải trọng gió theo phương ngang. Tải trọng gió được truyền qua khớp chốt ở đầu cột tới hệ giằng ngang mái.
Các tình huống áp dụng:kết cấu thép nhẹ-khổ hoặc tòa nhà khung-nhẹ có khả năng chịu đựng-có khả năng dịch chuyển cao.
Loại cột kết cấu
Đặc điểm xây dựng:các cột gió được sắp xếplà một phần không thể tách rời của hệ thống kết cấu thép-khổ khung cổng.Chân cột có thể được kết nối bằng chốt hoặc được kết nối cố định, trong khi đỉnh cột được hàn chắc chắn hoặc bắt vít vào kèo mái.
Đặc tính cơ học:Tải trọng thẳng đứng của mái và tải trọng gió ngang làđược chia sẻ chung bởi khung cứng chính và các cột gió, do đó làm giảm mômen uốn ở-dầm mái vịnh cuối.
Các tình huống áp dụng:xưởng sản xuất khung cổng thông tin-máy đo ánh sáng hiện đại.
Là đối tác kết cấu thép chuyên nghiệp của bạn, chúng tôi không chỉ cung cấp linh kiện; chúng tôi cung cấp các giải pháp kỹ thuật tối ưu. Dựa trên các mã gió địa phương, nhịp xây dựng và ngân sách của bạn, chúng tôi sẽ kết nối chính xác hệ thống kết nối đáng tin cậy nhất cho dự án của bạn, đảm bảo rằng mọi thành phần kết cấu đều được tận dụng hết tiềm năng của nó.
Nếu bạn ưu tiên hiệu quả chi phí{0}}và tốc độ xây dựng:Loại được hỗ trợ đơn giảnlà khuyến nghị hàng đầu của chúng tôi. Nó mang lại khả năng lắp đặt ở mức độ cao và đóng vai trò là tiêu chuẩn ngành cho các xưởng sản xuất thép-khổ nhẹ tiêu chuẩn.
Nếu bạn yêu cầu dịch vụ cần cẩu hạng nặng hoặc-các nhịp dài hơn:Loại dầm đúc hẫngđảm bảo rằng lực của tường đầu hồi không ảnh hưởng đến hệ thống mái, mang lại ranh giới vững chắc hơn cho các quy trình công nghiệp nội bộ phức tạp.
Nếu bạn muốn giảm thiểu trọng tải thép:Loại cột kết cấugiảm tiết diện-chùm tia thông qua việc phân bổ lực chính xác, thể hiện hiện thân của hệ thống khung cổng-hiệu suất cao.
Tham khảo ý kiến chuyên gia của chúng tôi để có cột gió hoàn hảo phù hợp
Tại sao nên chọn giải pháp cột thép chống gió của chúng tôi?
Tuân thủ toàn cầu và thiết kế tối ưu hóa
Chúng tôi cung cấp các giải pháp thiết kế linh hoạt bao gồm cảHệ thống girt Inset và Bypass. Đội ngũ kỹ thuật của chúng tôi cố gắng điều chỉnh các thiết kế theo các tiêu chuẩn quốc tế chính nhưAISC, Eurocode hoặc AS/NZS. Bằng cách phân tích-tải trọng gió cụ thể tại địa điểm và các nhịp xây dựng, chúng tôi mong muốn cung cấp các giải pháp kết cấu an toàn đồng thời theo đuổi hiệu quả vật liệu và hiệu quả chi phí-được tối ưu hóa.
Hiệu suất lắp đặt và chế tạo có độ chính xác cao-

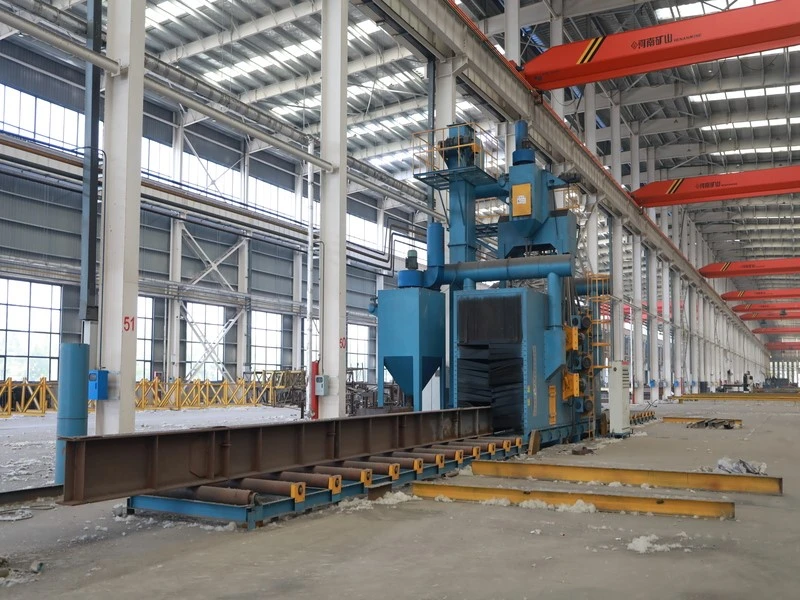

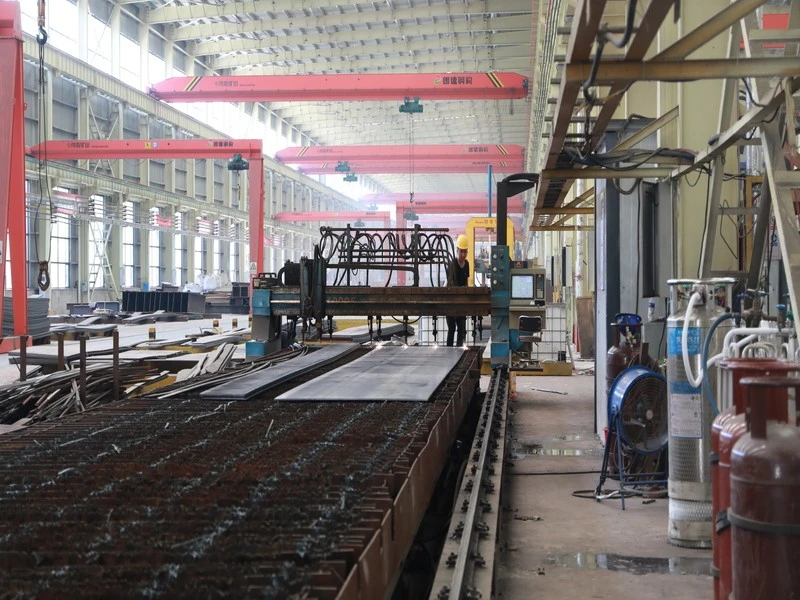

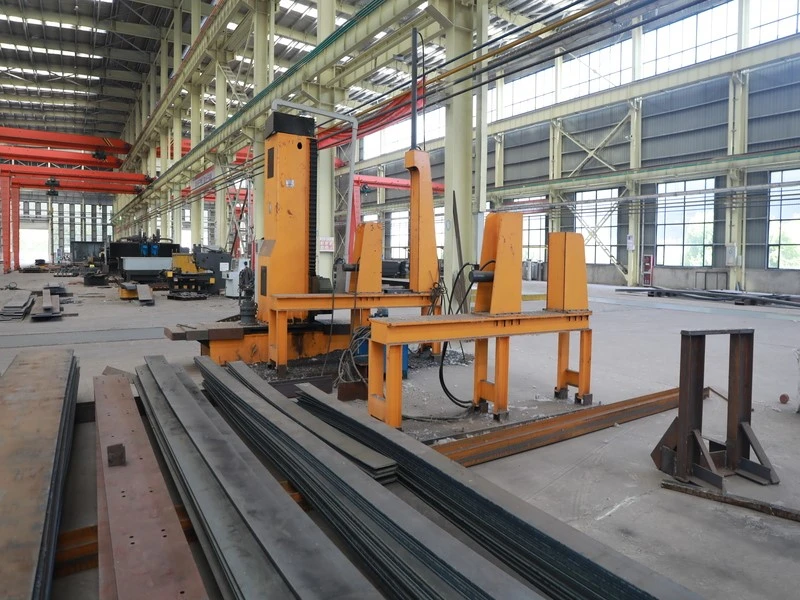

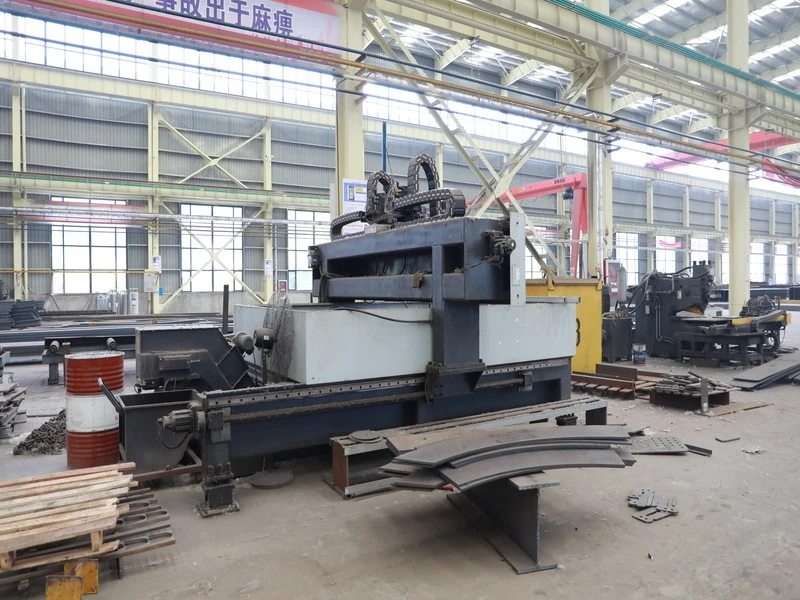

Tận dụng nâng caoGia công CNC và cắt chính xác, chúng tôi tập trung vào việc nâng cao độ chính xác về kích thước của từng thành phần. Hầu hết các thành phần đều sử dụng chùm tia H-chất lượng cao với khả năng kiểm soátmạ kẽm nhúng nóng-, nhằm mục đích cải thiện-độ bền lâu dài trong-môi trường có nhiều gió và ăn mòn.
BIM-Hỗ trợ kỹ thuật và chi tiết tích hợp
Đội ngũ kỹ thuật của chúng tôi có thể cung cấpChi tiết BIM (ví dụ: Tekla hoặc Revit)để tạo điều kiện phối hợp tốt hơn giữa các cột gió, xà nhà và hệ thống ốp. Từ việc cung cấp bản vẽ nút chi tiết đến hướng dẫn kỹ thuật cho các nhà thầu nước ngoài, chúng tôi mong muốn giúp khách hàng hợp lý hóa tiến độ xây dựng và giảm chi phí điều phối.
Tối ưu hóa Bao bì & Hậu cần Toàn cầu Đáng tin cậy
Để giải quyết những thách thức của việc vận chuyển hàng hải đường dài-, chúng tôi sử dụngnôi thép gia cố hoặc bao bì bảo vệ tùy chỉnhđược thiết kế để giảm thiểu rủi ro hư hỏng do va chạm và-sự ăn mòn của muối biển. Dựa trên kinh nghiệm giao hàng toàn cầu sâu rộng, chúng tôi tích hợp chế tạo, đóng gói và hậu cần quốc tế để cung cấp chuỗi cung ứng đáng tin cậy từ nhà máy của chúng tôi đến địa điểm dự án của bạn.

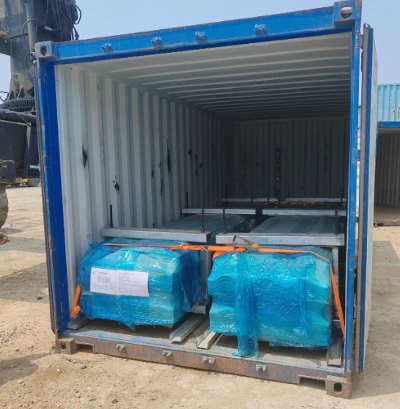

Đóng gói và giao hàng cột gió thép
Bảo vệ bề mặt:phủ lên các bề mặt thép lộ ra bằng-sơn lót chống rỉ hoặc lớp phủ chống-ăn mòn. Áp dụng biện pháp xử lý bảo vệ cho các khu vực được gia công hoặc kết nối quan trọng bằng cách sử dụng vật liệu chống thấm nước và chống va đập-chẳng hạn như bọt EPE hoặc bọc nhựa dày.
Đóng đai và giá đỡ:cố định chắc chắn các cột từ trung bình đến lớn vào giá đỡ vận chuyển bằng thép được hàn chắc chắn. Sử dụng dây buộc nhiều điểm có lớp đệm bảo vệ giữa các lớp xếp chồng lên nhau để tránh trượt.
Bảo vệ các bộ phận nhỏ:sử dụng phương pháp hàn dính để gắn các đai ốc hoặc đóng các bu lông, giá đỡ và miếng chêm lỏng lẻo vào các hộp thép hoặc hộp chống thấm nước được dán nhãn rõ ràng và được cố định vào pallet chính.
Hãy liên hệ với chúng tôi để có được cột chống gió-kết cấu thép
| Tên mặt hàng | Cột gió chế tạo |
| Vật liệu chính | Q355B |

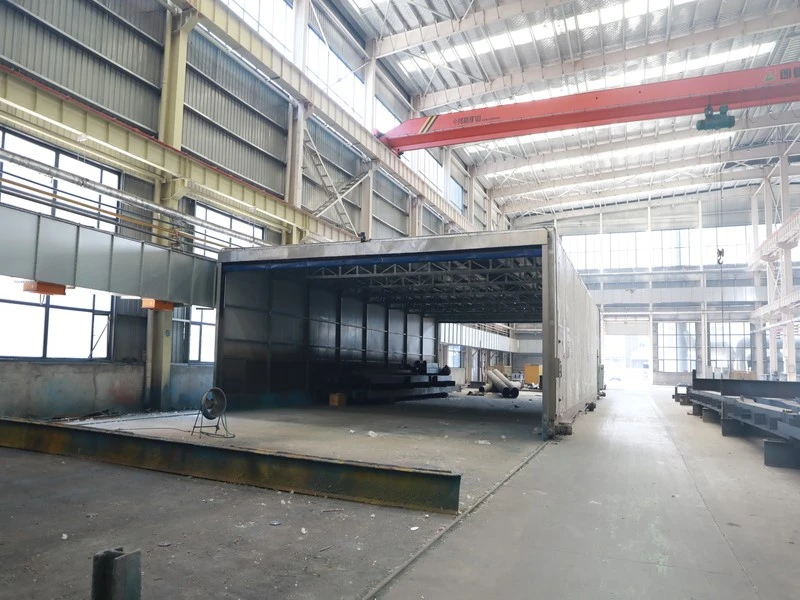

| Bề mặt | Phun bi (Sa2.5), sơn lót giàu kẽm-và sơn lớp phủ ngoài polyurethane |
| chế tạo | Cắt, khoan, hàn rãnh xuyên thấu hoàn toàn |
| Dịch vụ | Thiết kế, chế tạo và lắp đặt |
| Chúng tôi có thể báo giá theo bản vẽ hoặc yêu cầu của khách hàng; (kích thước theo chiều dài/rộng/cao và tốc độ gió), cung cấp bản vẽ thiết kế miễn phí và tất cả các bản vẽ chi tiết để lắp đặt. | |
| Phần mềm thiết kế: Auto CAD,PKPM,MTS,3D3S, Tarch, Tekla Structures(Xsteel)V12.0.etc | |
| đóng gói | Theo yêu cầu của khách hàng |
| Tải vào 40/20GP,40HQ hoặc 40OT |
Câu hỏi thường gặp:
Có thể bỏ cột gió để tiết kiệm chi phí xây dựng không?
Không. Cột chống gió-là thành phần kết cấu thiết yếu của nhà thép đúc sẵn. Việc loại bỏ chúng sẽ gây biến dạng tường quá mức, lắc lư cấu trúc, thậm chí có nguy cơ sập đổ dưới tải trọng gió mạnh, không đáp ứng các tiêu chuẩn an toàn công trình quốc tế.
Cái nào tốt hơn, hệ thống cột gió lồng trong hay cột gió bypass?
Hệ thống dầm bypass phổ biến hơn cho các dự án nhà xưởng, nhà kho tiêu chuẩn do lắp đặt thuận tiện và hình thức gọn gàng; hệ thống dầm lồng phù hợp hơn cho các dự án có lỗ hở trên tường phức tạp và yêu cầu an toàn cao.
Cột chống gió có cần mạ kẽm không?
Đúng. Xử lý mạ kẽm ngăn ngừa ăn mòn thép một cách hiệu quả, đảm bảo-sự ổn định về kết cấu lâu dài và đặc biệt cần thiết cho các tòa nhà công nghiệp ven biển, ẩm ướt và ngoài trời.
