Sử dụng bộ trao đổi nhiệt vỏ và ống?

Bộ trao đổi nhiệt vỏ và ốnglà một trong những loại bộ trao đổi nhiệt phổ biến nhất vì tính linh hoạt của chúng. Chúng có khả năng tùy biến cao, với nhiều loại khác nhau cho các ứng dụng khác nhau. Điều này bao gồm các loại dòng chảy khác nhau, cấu hình đầu, tấm ống và vật liệu.

Một nhà máy, nhà máy hoặc doanh nghiệp khác có thể không có nhiều sự linh hoạt về loại bộ trao đổi nhiệt dạng vỏ và ống mà họ cần sử dụng, nhưng nó vẫn có thể là cấu hình riêng để cung cấp giải pháp tốt nhất cho quy trình cụ thể.

Bộ phận vỏ và ống là một loại bộ trao đổi nhiệt thường được sử dụng trong các ứng dụng công nghiệp để truyền nhiệt giữa các chất lỏng. Thiết kế bao gồm một lớp vỏ (bình bên ngoài) và một loạt các ống (bình bên trong) để chất lỏng chảy qua. Nhiệt được truyền giữa các chất lỏng thông qua thành ống.

Bộ trao đổi nhiệt dạng vỏ và ống là một trong những loại thiết bị trao đổi nhiệt phổ biến nhất được sử dụng trong công nghiệp. Chúng bao gồm các thiết kế dạng ống nhỏ gọn cũng như nồi nấu lại – ví dụ như vậy.

Một chất lỏng chảy qua các ống, trong khi chất lỏng kia chảy quanh các ống bên trong một lớp vỏ lớn hơn. Nhiệt được truyền từ chất lỏng nóng sang chất lỏng lạnh qua thành ống, dẫn đến chênh lệch nhiệt độ giữa hai chất lỏng.

Tùy thuộc vào thiết kế, sẽ có số lượng đường đi khác nhau giữa các chất và các dòng chảy khác nhau (ví dụ: dòng chảy ngược, v.v.) để phù hợp với các chất và yêu cầu cụ thể của quy trình.

Bộ trao đổi nhiệt dạng vỏ và ống có lợi thế hơn các lựa chọn khác, chẳng hạn như tốc độ trao đổi nhiệt hiệu quả và khả năng thích ứng dễ dàng để phù hợp với nhiều mục đích. Chúng có thể được thiết kế với nhiều tính năng tùy chỉnh khác nhau để phù hợp nhất với yêu cầu quy trình cụ thể, nâng cao hiệu quả và mang lại sự linh hoạt.

Ví dụ: các kỹ sư có thể kết hợp các tấm ống vào thiết kế hoặc thêm các cánh tản nhiệt bề mặt mở rộng. Chúng có thể được làm từ các vật liệu khác nhau tùy theo các chất liên quan và nhu cầu của quy trình. Đọc blog của chúng tôi về các vật liệu được sử dụng trong các bộ trao đổi nhiệt công nghiệp.

Bởi vì các bộ trao đổi nhiệt dạng vỏ và ống cực kỳ linh hoạt và có thể được thiết kế theo nhiều cấu hình nên nhiều ngành công nghiệp sử dụng chúng.

Đây chỉ là một số ngành công nghiệp thường sử dụng bộ trao đổi nhiệt dạng vỏ và ống.

• Nhà máy hóa chất
• Nhà máy dầu và nhà máy lọc dầu
• Hàng hải và Quốc phòng
• Hàng không vũ trụ
• Sản xuất năng lượng (bao gồm cả hạt nhân)
• Chế biến và sản xuất thực phẩm

Số lượng các ngành công nghiệp sử dụng bộ trao đổi nhiệt dạng vỏ và ống là rất lớn vì những bộ trao đổi nhiệt này có thể hỗ trợ một số quy trình khác nhau, bao gồm:

• Loại bỏ nhiệt quá trình
• Làm nóng sơ bộ nước cấp hoặc chất lỏng khác
• Quá trình ngưng tụ hơi hoặc hơi nước
• Quá trình bay hơi chất lỏng hoặc hơi nước
• Dầu thủy lực và dầu bôi trơn làm mát
• Làm mát tuabin, máy nén và động cơ

Chính trong thiết kế độc đáo của mỗi bộ trao đổi nhiệt, có thể thấy được tính linh hoạt thực sự của sản phẩm. Bằng cách thiết kế từng bộ trao đổi nhiệt dạng vỏ và ống theo yêu cầu của khách hàng, chúng tôi có thể đảm bảo rằng sản phẩm cuối cùng phù hợp lý tưởng với quy trình và môi trường mà nó sẽ hoạt động. Đó là một trong những lý do tại sao bộ trao đổi nhiệt được sử dụng phổ biến.

Hãy xem xét một số yếu tố của bộ trao đổi nhiệt để hiểu các cấu hình thiết kế khác nhau.

Vỏ

Vỏ bao bọc bó ống và các bộ phận bên trong khác.

Một trong những khía cạnh quan trọng của thiết kế vỏ là vật liệu xây dựng. Vỏ cần có khả năng chịu nhiệt và chịu được sự thay đổi nhiệt độ. Trong một số quy trình, nó phải có khả năng chống ăn mòn-. Ví dụ, bộ trao đổi nhiệt vỏ và ống được sử dụng trong nước biển hoặc các quá trình hóa học thường cần phải có khả năng chống ăn mòn.

Vật liệu đặc biệt có thể được sử dụng theo yêu cầu của quá trình. Ví dụ, tantalum có thể tối ưu trong trường hợp nhiệt độ khắc nghiệt và vật liệu ăn mòn.

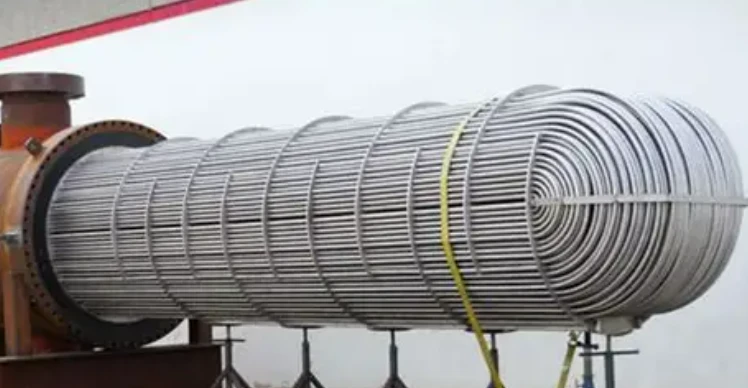

Gói ống

Bó ống giữ môi trường-bên ống chịu sự thay đổi về nhiệt độ.

Có nhiều cách khác nhau để tùy chỉnh các ống và bó ống của bộ trao đổi nhiệt vỏ và ống, bao gồm loại vật liệu, đường kính, số lượng đường dẫn và hình dạng ống (ví dụ: ống chữ U).

Bó ống có thể tháo rời được ở một số cụm.

bước ống

Cao độ ống là khoảng cách giữa tâm của một ống đến tâm của ống liền kề.

Nó thường được đo bằng khoảng cách vuông góc giữa các ống và là thông số thiết kế quan trọng ảnh hưởng đến hiệu suất truyền nhiệt và giảm áp suất trong bộ trao đổi nhiệt. Các ống có thể được sắp xếp theo hình tam giác hoặc hình vuông cho các mục đích khác nhau.

Bước ống là một thông số quan trọng phải được lựa chọn cẩn thận trong quá trình thiết kế bộ trao đổi nhiệt vỏ và ống để đảm bảo hiệu suất và độ tin cậy tối ưu.

Kênh hoặc đầu

Các nhà sản xuất vỏ và ống có thể sử dụng nhiều loại đầu khác nhau. Ví dụ, nếu cần bảo trì thường xuyên bộ trao đổi nhiệt thì kênh che phủ có thể tháo rời có thể phù hợp nhất. Đầu Bonnet có lẽ được sử dụng phổ biến nhất trên các bộ trao đổi nhiệt dạng vỏ và ống không cần bảo trì thường xuyên.

Tấm ống

Các tấm ống có thể tăng thêm tính linh hoạt và đảm bảo bộ trao đổi nhiệt có thể đáp ứng các nhu cầu môi trường khó khăn hơn.

Tấm ống cố định là thiết kế 'tiêu chuẩn' được sử dụng khi không có khó khăn gì đáng kể khi vận hành.

Mặt khác, ví dụ, tấm ống đôi được sử dụng khi các chất liên quan không được trộn lẫn. Điều này là phổ biến trong các hoạt động hóa học, trong số những hoạt động khác. Thiết kế tấm ống tạo ra một lối thoát cho bất kỳ chất rò rỉ nào, kích hoạt cảnh báo.

Để biết thêm thông tin, hãy đọc 'tấm ống trao đổi nhiệt cho các hoạt động khó khăn'.

Khe co giãn

Khe co giãn (còn được gọi là ống thổi) cho phép bộ trao đổi nhiệt vỏ và ống thích ứng với những thay đổi về nhiệt độ, giãn nở hoặc co lại khi vật liệu nóng hơn hoặc lạnh hơn.

Bộ trao đổi nhiệt xử lý phạm vi nhiệt độ rộng cần có các khe co giãn để tránh gây căng thẳng cho các bộ phận khác, điều này có thể dẫn đến hư hỏng.

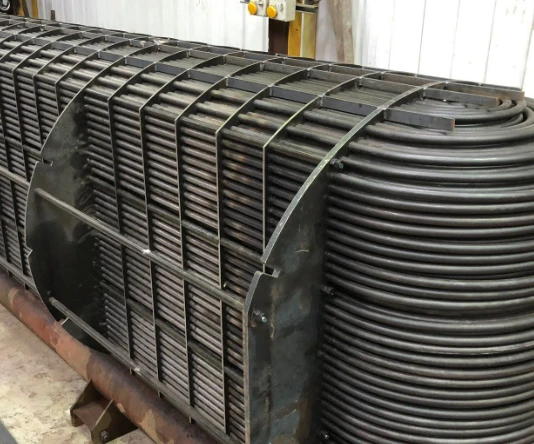

Vách ngăn

Các vách ngăn định hướng dòng chảy của các chất bên trong bộ trao đổi nhiệt, giúp đạt vận tốc hiệu quả nhất để có hệ số truyền nhiệt cao. Thiết kế vách ngăn phù hợp với các thông số của sản phẩm có thể cải thiện hiệu quả, giảm tắc nghẽn và làm cho thiết bị phù hợp hơn với mục đích của nó.

Trong một số cấu hình, vách ngăn cũng hỗ trợ các ống để tránh bị võng hoặc hư hỏng do rung động.

Vây bề mặt mở rộng

Các cánh tản nhiệt bề mặt mở rộng có thể được tích hợp vào các thiết kế vỏ và ống để nâng cao hiệu quả và làm cho sản phẩm nhỏ gọn hơn và/hoặc tiết kiệm hơn. Chúng làm tăng diện tích bề mặt của mặt ngoài của ống để tăng cường sự cân bằng của hệ số truyền nhiệt.

Tìm hiểu thêm về bộ trao đổi nhiệt nâng cao có cánh tản nhiệt mở rộng.

Một trong những phương trình quan trọng nhất mô tả chức năng của bộ trao đổi nhiệt vỏ và ống là:

• Q=U x A x ΔTm
• Q là tốc độ truyền nhiệt.
• U là hệ số truyền nhiệt tổng thể.
• A là diện tích truyền nhiệt.
• ΔTm là chênh lệch nhiệt độ trung bình log giữa chất lỏng nóng và chất lỏng lạnh.

Với phương trình này, chúng ta có thể tính được tốc độ truyền nhiệt trong bộ trao đổi nhiệt. Nó thường được sử dụng trong thiết kế và phân tích các bộ trao đổi nhiệt, cho phép các kỹ sư tối ưu hóa hiệu suất và hiệu quả của quá trình trao đổi nhiệt.

Ví dụ: chúng ta có thể sử dụng phương trình này để tính diện tích bề mặt cần thiết trong bộ trao đổi nhiệt để làm mát vật liệu đến nhiệt độ yêu cầu. Trong trường hợp này, chúng ta sẽ sắp xếp lại phương trình thành:

A (diện tích bề mặt)=Q / (U x ΔTm)

Một số yếu tố phải được xem xét để thiết kế bộ trao đổi nhiệt vỏ và ống đáp ứng nhu cầu của bạn.

• Xác định chất lỏng quy trình cụ thể và điều kiện vận hành của bạn.Điều này sẽ xác định thiết kế và lựa chọn vật liệu phù hợp cho bộ trao đổi nhiệt của bạn.
• Đảm bảo rằng các vật liệu được sử dụng là phù hợp và chất lượng cao.Điều này sẽ tùy thuộc vào ứng dụng của bạn, chẳng hạn như yêu cầu hợp kim-chống ăn mòn cho môi trường khắc nghiệt.
• Xem xét nhu cầu trong tương lai và kế hoạch mở rộng tiềm năng của bạn.Bạn muốn bộ trao đổi nhiệt của bạn thích ứng với những thay đổi trong quy trình của bạn.
• Biết ngân sách của bạn.Cân bằng nhu cầu của bạn với giá cả và thời gian giao hàng đồng thời đảm bảo rằng bạn có được sản phẩm đáp ứng tiêu chuẩn chất lượng của mình.
• Làm việc với các nhà sản xuất và nhà cung cấp đáng tin cậy.Họ phải có danh tiếng tốt, kinh nghiệm, chứng nhận và đánh giá tích cực của khách hàng.
