Đối với các ngành yêu cầu nguồn cung cấp oxy tại chỗ-đáng tin cậy, vị trí địa lý không phải là hạn chế. Tuy nhiên, thiết bị tạo oxy truyền thống thường phải đối mặt với tình trạng suy giảm hiệu suất đáng kể khi hoạt động ở độ cao lớn. Thách thức rất rõ ràng: khi độ cao tăng lên,mật độ không khí, áp suất và nhiệt độ giảm, ảnh hưởng trực tiếp đến luồng không khí lớn vào hệ thống và hiệu quả của quá trình tách lõi.
Máy tạo oxy VPSA (Hấp thụ xoay áp suất chân không) của GNEE đã vượt qua những rào cản này thông qua các đột phá kỹ thuật có mục tiêu, cung cấp lượng oxy-có độ tinh khiết cao, ổn định từ mực nước biển đến độ cao trên 4.000 mét.
Bài viết này khám phá những cải tiến công nghệ quan trọng giúp đảm bảo hiệu suất vượt trội trên mọi địa hình.
Thử thách độ cao-: Tại sao các hệ thống tiêu chuẩn lại thất bại
Ở độ cao lớn, các điều kiện vận hành cơ bản để tách không khí thay đổi đáng kể:
Giảm mật độ không khí:Áp suất khí quyển thấp hơn có nghĩa là có ít phân tử oxy hơn trên một mét khối khí nạp. Một máy nén tiêu chuẩn chuyển động cố địnhâm lượngdo đó không khí sẽ xử lý thấp hơnkhốithiếu oxy, dẫn tới năng suất sản xuất giảm sút nghiêm trọng nếu không được bù đắp.
Hiệu suất tản nhiệt thấp hơn:Không khí loãng hơn làm giảm hiệu suất làm mát của bộ tản nhiệt và bộ trao đổi nhiệt-làm mát bằng không khí, khiến các bộ phận quan trọng như máy nén và bơm chân không chạy nóng hơn, có nguy cơ quá nhiệt và giảm tuổi thọ.
Động lực hấp phụ bị thay đổi:Quá trình hấp phụ dao động áp suất chân không được tinh chỉnh theo tỷ lệ áp suất cụ thể. Áp suất xung quanh thấp hơn ở độ cao sẽ phá vỡ sự cân bằng này, ảnh hưởng đến khả năng hấp thụ nitơ hiệu quả của sàng zeolit, đe dọa cảđộ tinh khiết và tỷ lệ thu hồi oxy.
Những đột phá công nghệ cốt lõi cho khả năng thích ứng với độ cao
Để giải quyết những thách thức này, các kỹ sư GNEE đã tích hợp một bộ công nghệ thích ứng vào hệ thống VPSA của chúng tôi.
1. Hệ thống bù khối lượng không khí thông minh
Cốt lõi của việc thích ứng với độ cao nằm ở việc đảm bảo luồng không khí khối lượng ổn định vào các bình hấp phụ.
Máy thổi Turbo truyền động tần số (VFD) có thể thay đổi-:Thay vì máy nén tốc độ-cố định, hệ thống GNEE sử dụng máy thổi turbo VFD hiệu suất cao-. Hệ thống điều khiển tích hợp, được cung cấp bởi cảm biến áp suất xung quanh,tự động tăng tốc độ quay của quạt gióđể hút một lượng không khí lớn hơn, do đó bù đắp cho mật độ thấp hơn và duy trì yêu cầutốc độ dòng chảy khối lượngcủa các phân tử oxy.
Cánh dẫn hướng đầu vào chính xác:Cùng với VFD, các cánh dẫn hướng đầu vào có thể điều chỉnh sẽ tối ưu hóa hiệu suất khí động học của máy nén ở các áp suất đầu vào khác nhau, ngăn ngừa tình trạng đột biến và đảm bảo hoạt động ổn định, tiết kiệm năng lượng.
2. Quản lý nhiệt độ cao-nâng cao
Việc ngăn chặn hiện tượng quá nhiệt là rất quan trọng để đảm bảo độ tin cậy trong môi trường{0}không khí mỏng.
Hệ thống làm mát cỡ lớn và{0}}hiệu suất cao:Chúng tôi thiết kế hệ thống vớibộ trao đổi nhiệt có cánh lớn hơn,{0}}cao hơngiúp tối đa hóa diện tích bề mặt để tản nhiệt trong không khí có mật độ-thấp. Đối với các ứng dụng quan trọng, chúng tôi tích hợpbộ trao đổi nhiệt dạng tấmvới-làm mát bằng nước khép kín, loại bỏ sự phụ thuộc vào không khí xung quanh để làm mát sơ cấp.
Điều khiển quạt thông minh:Quạt làm mát được trang bị VFD riêng. Hệ thống tự động điều chỉnh tốc độ quạt dựa trên-dữ liệu nhiệt độ theo thời gian thực từ nhiều điểm, đảm bảo làm mát vừa đủ đồng thời giảm thiểu mức tiêu thụ năng lượng ký sinh.
3. Kiểm soát quy trình thích ứng & Tối ưu hóa sàng sàng
Bản thân quá trình hấp phụ phải được hiệu chỉnh lại theo độ cao.
Điều chỉnh áp suất động và thời gian chu kỳ:Thuật toán điều khiển độc quyền tự động điều chỉnh các điểm đặt áp suất vận hành của hệ thống và thời gian của các chu trình hấp phụ/tái sinh. Điều này bù đắp cho sự chênh lệch áp suất đã thay đổi, đảm bảo sàng zeolit hoạt động tối ưu để duy trìmục tiêu độ tinh khiết oxy (ví dụ, 90-95%)và tốc độ thu hồi oxy cao.
Công thức đóng gói sàng tùy chỉnh:Đối với các dự án có cài đặt cố định ở độ cao-cao được xác định, chúng tôi tối ưu hóa việc kết hợp và phân lớp củasàng phân tử zeolitvà chất hút ẩm dành riêng cho môi trường có{{0} áp suất thấp hơn, nâng cao động học và khả năng hấp phụ ngay từ giai đoạn thiết kế.
4. Giảm tải & tăng cường thành phần
Các bộ phận tiêu chuẩn được ứng suất khác nhau ở độ cao.
Độ cao-Động cơ và bộ truyền động đã được loại bỏ:Tất cả các động cơ điện và bộ truyền động đều được lựa chọn với mức công suất dự kiến giúp giảm khả năng làm mát ở độ cao lớn, đảm bảo chúng hoạt động trong phạm vi nhiệt độ an toàn khi đầy tải.
Thiết bị mạnh mẽ:Cảm biến áp suất, van và bộ điều khiển được chỉ định cho phạm vi mở rộng cần thiết, từ điều kiện chân không dưới khí quyển đến tỷ lệ nén nâng cao cần thiết ở các địa điểm có độ cao lớn.
So sánh hiệu suất: Tiêu chuẩn và độ cao-VPSA được điều chỉnh
| tham số | VPSA tiêu chuẩn (ở 3.000m) | Độ cao GNEE-VPSA đã điều chỉnh (ở độ cao 3.000m) |
|---|---|---|
| Công suất đầu ra oxy | Có thể giảm 25-35% | Duy trì 100% công suất định mức |
| Độ tinh khiết oxy | Có thể trở nên không ổn định hoặc xuống cấp | Luôn duy trì độ tinh khiết được chỉ định (ví dụ: 93%) |
| Tính ổn định của hệ thống | Nguy cơ báo động quá nhiệt và tắt máy | Hoạt động ổn định với nhiệt độ thành phần được quản lý |
| Hiệu quả năng lượng | Hiệu suất (kWh/Nm³ O₂) kém đi đáng kể | Kiểm soát được tối ưu hóa duy trì-hiệu quả gần như thiết kế |
| Phương pháp thiết kế | Một-kích thước-phù hợp với-tất cả | -được định cấu hình và thử nghiệm trước cho các dải độ cao cụ thể |
Trường hợp điển hình: Hệ thống GNEE tại khu khai thác cao nguyên 3.800m

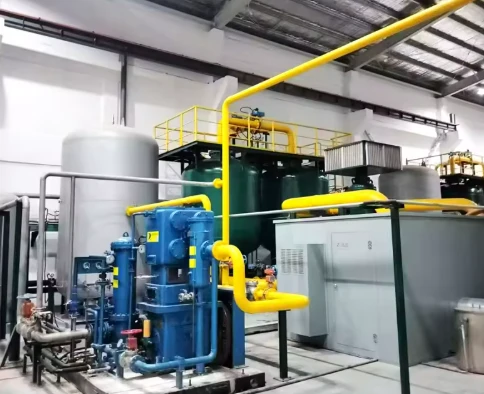

Một mỏ đa kim ở dãy Andes yêu cầu nguồn cung cấp oxy đáng tin cậy là 2.000 Nm³/giờ cho quá trình lọc của nó. Thiết bị trước đây không đáp ứng được công suất đầu ra và liên tục bị quá nhiệt. GNEE đã cung cấp mộtnhà máy VPSA được đóng container,{0}}điều chỉnh theo độ caocó máy thổi turbo VFD, vòng lặp làm mát bằng nước{0}}nâng cao và cấu hình điều khiển tùy chỉnh.
Kết quả:Nhà máy đạt được100% công suất định mức và độ tinh khiết 93% ngay từ ngày đầu tiêntrong môi trường không khí{0}}mỏng. Hệ thống quản lý nhiệt thông minh giữ tất cả các bộ phận trong giới hạn vận hành an toàn, mang lạiKhả năng hoạt động 99,5%trong năm đầu tiên, giúp sản xuất không bị gián đoạn.
Kết luận: Nguồn cung cấp oxy không giới hạn về mặt địa lý
Khả năng mang lại hiệu suất được đảm bảo bất kể độ cao không còn là lợi thế về mặt lý thuyết mà là thực tế kỹ thuật thực tế. Những đột phá của GNEE trongbù khối lượng không khí, quản lý nhiệt thích ứng và kiểm soát quy trình thông minhbiến công nghệ VPSA thành một giải pháp thực sự linh hoạt và có thể triển khai trên toàn cầu. Cho dù ở-mỏ ở độ cao, nhà máy xử lý nước thải-ở cao nguyên hay bệnh viện trên núi, nguồn cung cấp oxy của bạn giờ đây có thể đáng tin cậy như thể bạn đang ở mực nước biển.
Vị trí dự án của bạn có hạn chế các lựa chọn cung cấp oxy không?
Hãy liên hệ với nhóm kỹ thuật của GNEE để có đánh giá khả thi cụ thể về độ cao-cụ thể.Chúng tôi sẽ phân tích các điều kiện trang web của bạn và đưa ra bảo đảm hiệu suất chi tiết cho hệ thống được xây dựng để phát triển mạnh trong môi trường của bạn.
