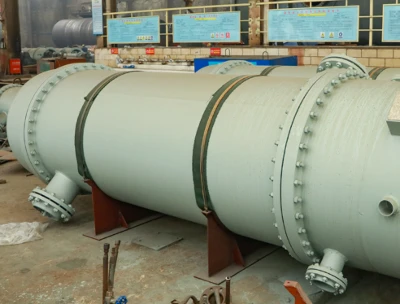

Trong ngành Thực phẩm & Đồ uống (F&B) và dược phẩm, bộ trao đổi nhiệt dạng vỏ và dạng ống không chỉ truyền nhiệt mà còn làm được nhiều việc hơn-nó là một thành phần quan trọng trong việc đảm bảo chất lượng và an toàn sản phẩm. Thiết kế chứa vi khuẩn, khó làm sạch kỹ lưỡng hoặc lọc chất gây ô nhiễm có thể ảnh hưởng đến toàn bộ lô sản xuất và vi phạm các quy định nghiêm ngặt như cGMP, FDA, EHEDG hoặc Tiêu chuẩn vệ sinh 3-A. Đối với các nhà quản lý nhà máy và kỹ sư quy trình, việc lựa chọn thiết bị nhiệt phù hợp là một quyết định có tác động đến cả sự tuân thủ và tính toàn vẹn của thương hiệu.
Với tư cách là chuyên gia nhà cung cấp bộ trao đổi nhiệt vỏ và ốngđối với các ngành công nghiệp vệ sinh, GNEE phác thảo các nguyên tắc xác nhận và thiết kế thiết yếu để đảm bảo thiết bị của bạn đáp ứng các tiêu chuẩn vệ sinh vệ sinh cao nhất.
Thử thách cốt lõi: Thiết kế để đảm bảo khả năng làm sạch chứ không chỉ mang lại hiệu suất
Bộ trao đổi nhiệt công nghiệp tiêu chuẩn được thiết kế để đảm bảo độ bền và hiệu quả, thường gặp phải những thách thức làm sạch cố hữu: kẽ hở, bề mặt gồ ghề, vùng chết và hình dạng phức tạp. Trong dịch vụ vệ sinh, những đặc điểm này trở thành những rủi ro không thể chấp nhận được. Các phương pháp làm sạch chính-Làm sạch-tại chỗ (CIP) và Khử trùng-tại chỗ (SIP)-đòi hỏi một triết lý thiết kế khác biệt về cơ bản.
5 trụ cột thiết kế quan trọng cho bộ trao đổi nhiệt dạng ống và vỏ vệ sinh
1. Lựa chọn vật liệu & hoàn thiện bề mặt
Nền tảng của thiết kế vệ sinh là vật liệu tiếp xúc với sản phẩm.
Nguyên vật liệu:Thép không gỉ 316L hoặc 316Ti là tiêu chuẩn cho khả năng chống ăn mòn và khả năng làm sạch tuyệt vời. Đối với các sản phẩm có tính ăn mòn cao (ví dụ: nước trái cây có tính axit, nước muối), có thể cần các hợp kim cao hơn như thép không gỉ song công.
Bề mặt hoàn thiện:Bề mặt nhẵn, bóng không-rỗng và ngăn chặn sự bám dính của vi khuẩn. Các bề mặt tiếp xúc-quan trọng của sản phẩm (bên trong ống, kênh, đầu) phải có bề mặt được xác địnhGiá trị Ra (Độ nhám trung bình), thường Nhỏ hơn hoặc bằng 0,8 µm (32 µin) hoặc tốt hơn để đảm bảo vệ sinh cao. Đánh bóng bằng điện-thường được chỉ định để đạt được độ hoàn thiện này và làm thụ động bề mặt.
2. Thiết kế đường ống & mối nối hợp vệ sinh
Bó ống là trung tâm của bộ trao đổi và là khu vực có nguy cơ tiềm ẩn lớn nhất.
Ống liền mạch:Bắt buộc. Ống hàn có đường nối bên trong có thể làm kẹt sản phẩm.
Các mối nối ống mở rộng (Không bao giờ hàn)-đến-Tấm ống:Để có dịch vụ vệ sinh thực sự, các ống phải được mở rộng bằng thủy lực hoặc cơ học vào trong tấm ống để tạo ra sự kết nối trơn tru, phẳng, không có kẽ hở. Hàn kín truyền thống tạo ra một khe hở nhỏ, không thể làm sạch được và không thể chấp nhận được đối với mặt sản phẩm.
Thiết kế bó có thể tháo rời:Thiết kế đầu nổi hoặc ống chữ U{0}}cho phép tháo toàn bộ gói để kiểm tra thủ công định kỳ, xác thực và làm sạch tích cực hơn-một tính năng chính của nhiều bộ xử lý.
3. Loại bỏ vùng chân chết & vùng ứ đọng
Bất kỳ khu vực nào mà chất lỏng có thể ứ đọng trong quá trình vận hành hoặc thoát nước đều là nơi sinh sản của vi khuẩn.
Định hướng tự xả nước:Bộ trao đổi nhiệt phải có thể lắp đặt ở một góc hoặc được thiết kế với các vòi phun được đặt ở vị trí để đảm bảo khả năng thoát nước hoàn toàn theo lực hấp dẫn-của mặt sản phẩm.
Thiết kế vòi phun & kênh:Chiều dài vòi phun nên được giảm thiểu. Các kênh và nắp cuối phải có hình bán cầu hoặc hình nón để thúc đẩy dòng chảy hỗn loạn, trơn tru trong quá trình CIP và thoát nước hoàn toàn.
4. Khả năng tương thích với Hệ thống CIP/SIP tự động
Thiết kế phải tạo điều kiện thuận lợi cho việc làm sạch hiệu quả và được ghi chép lại.
Khả năng CIP tốc độ cao-: The internal geometry must support the high, turbulent flow velocities (typically >1,5 m/s) cần thiết để chất lỏng CIP đạt được ứng suất cắt cần thiết để loại bỏ đất.
Khả năng tương thích SIP:Để khử trùng, bộ trao đổi nhiệt phải được thiết kế để chịu được nhiệt độ và áp suất của hơi bão hòa (ví dụ: 121 độ /250 độ F) và bao gồm các lỗ thông hơi và ống thoát nước để loại bỏ không khí và xả nước ngưng thích hợp.
Cổng thiết bị:Cung cấp kết nối cho cảm biến nhiệt độ (để theo dõi hiệu quả chu trình CIP/SIP) và đồng hồ đo áp suất.
5. Hỗ trợ tài liệu và xác nhận (DQ/IQ/OQ)
Đối với các ngành được quản lý, bản thân thiết bị phải được kiểm chứng.
Chứng nhận sự phù hợp:Cung cấp chứng chỉ vật liệu (3,1 chứng chỉ nhà máy), báo cáo hoàn thiện Ra và trình độ thợ hàn.
Hỗ trợ Chứng nhận Thiết kế (DQ):Với tư cách là người có trách nhiệmnhà cung cấp bộ trao đổi nhiệt vỏ và ống, chúng tôi cung cấp tài liệu chi tiết chứng minh thiết kế đáp ứng các nguyên tắc vệ sinh và hướng dẫn quy định được xác định trước. Điều này đặc biệt quan trọng khi mua mộtbộ trao đổi nhiệt vỏ và ống tùy chỉnh.
Như-Bản vẽ và sổ tay xây dựng:Tài liệu chi tiết rất cần thiết cho các giao thức Đánh giá chất lượng lắp đặt và vận hành (IQ/OQ) của cơ sở của bạn.
Hậu quả của sự thỏa hiệp
Việc sử dụng bộ trao đổi không{0}}không tuân thủ sẽ dẫn đến:
Các thử nghiệm vi sinh không thành công:Dẫn đến việc giữ lại, thu hồi sản phẩm và áp dụng biện pháp quản lý.
Chu trình làm sạch không hiệu quả:Tăng cường sử dụng hóa chất, nước và năng lượng.
Nhiễm chéo sản phẩm-Ô nhiễm:Ảnh hưởng đến hương vị, màu sắc hoặc sự an toàn.
RetroFits hoặc thay thế tốn kém:Cuối cùng yêu cầu thay đổi thiết bị đầy đủ.
Kết luận: Đầu tư vào An toàn và Đảm bảo
Trong ngành F&B, chi phí cho một bộ trao đổi nhiệt dạng vỏ và ống hợp vệ sinh là một khoản đầu tư để sản xuất không bị gián đoạn, bảo vệ thương hiệu và an toàn cho người tiêu dùng. Các thông số kỹ thuật vượt xa xếp hạng áp suất và nhiệt độ, đi sâu vào luyện kim, khoa học bề mặt và động lực học về khả năng làm sạch.
Việc chọn đối tác có kinh nghiệm đã được chứng minh trong lĩnh vực này không phải là tùy chọn-đó là một thành phần quan trọng trong hệ thống quản lý chất lượng của bạn. Các kỹ sư của GNEE và chế tạo theo những tiêu chuẩn chính xác này, đảm bảo rằng mọibộ trao đổi nhiệt vỏ và ống tùy chỉnhchúng tôi cung cấp là tài sản đáng tin cậy, có thể làm sạch và có thể xác thực cho các quy trình nhạy cảm nhất của bạn.
Bạn đã sẵn sàng chỉ định một bộ trao đổi nhiệt đáp ứng cả nhiệm vụ về nhiệt và vệ sinh của mình chưa?
Nhóm kỹ thuật của GNEE thành thạo các nguyên tắc EHEDG và 3-A và có thể hướng dẫn bạn từ khâu lên ý tưởng đến hỗ trợ xác nhận.
Hãy liên hệ với GNEE ngay hôm nay để yêu cầu "Danh sách kiểm tra thông số kỹ thuật thiết bị trao đổi nhiệt vệ sinh" của chúng tôi và bắt đầu tư vấn về các yêu cầu quy trình vệ sinh của bạn.
